WIKA DW03UN

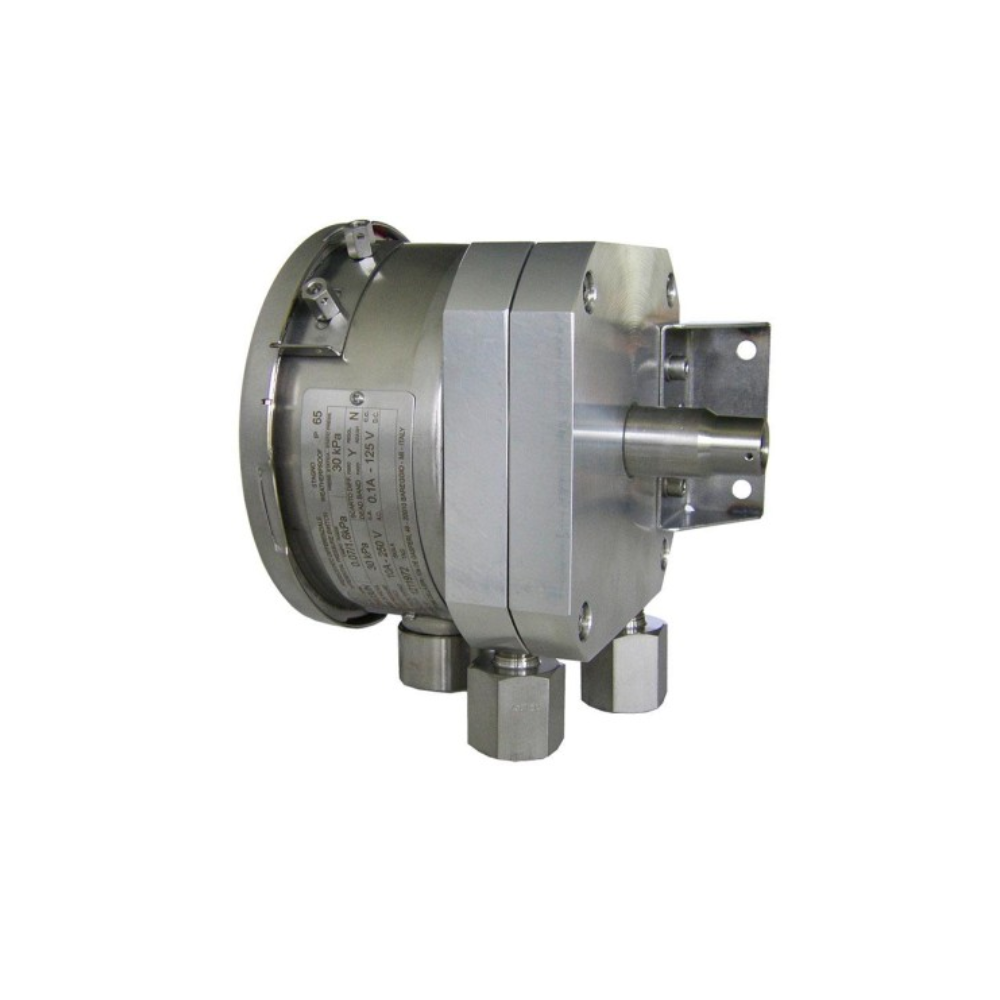

Giới thiệu công tắc chênh áp WIKA DW03UN

Công tắc chênh áp WIKA DW03UN được thiết kế chuyên dụng cho các dải áp suất rất thấp (0.3 … 16 mbar), phù hợp với các ứng dụng an toàn trong HVAC, nhà máy điện và các hệ thống điều khiển áp suất vi sai quan trọng.

Ưu điểm nổi bật:

• Không cần nguồn cấp điện để hoạt động, tiết kiệm năng lượng
• Vỏ inox 316L chống ăn mòn, cấp bảo vệ IP66, NEMA 4X
• Dải áp suất cực thấp từ 0.3 … 16 mbar, chịu áp suất tĩnh cao lên tới 300 mbar
• Chống cháy nổ Ex ia (tùy chọn), phù hợp môi trường nguy hiểm
• Tiếp điểm SPDT chịu tải cao tới AC 250V, 10A
• Lắp đặt dễ dàng với khoảng cách tâm kết nối 54mm, tương thích với manifold tiêu chuẩn

Ứng dụng của công tắc chênh áp WIKA DW03UN

• Giám sát chênh áp hệ thống HVAC, kiểm soát quạt & bộ lọc
• Kiểm soát áp suất vi sai trong các phòng sạch, phòng thí nghiệm
• Giám sát áp suất trong hệ thống đường ống khí, nhà máy điện
• Ứng dụng trong khai thác dầu khí, xử lý khí, hệ thống điều áp gas

Thông số kỹ thuật WIKA DW03UN

• Hãng sản xuất: WIKA – Đức
• Model: DW03UN
• Dải đo áp suất: 0.3 … 2.5 mbar đến 0.7 … 16 mbar
• Áp suất tĩnh tối đa: 300 mbar
• Vật liệu:
  • Vỏ: Thép không gỉ 316L, chống ăn mòn cao
  • Màng đo: NBR gia cố sợi thủy tinh
  • Kết nối quá trình: Hợp kim nhôm Anticorodal® UNI 3571
• Tiếp điểm:
  • 1 x SPDT (single pole double throw)
  • Chịu tải tối đa: AC 250V, 10A | DC 125V, 0.1A
• Bảo vệ chống cháy nổ (tùy chọn):
  • Ex ia I Ma (hầm mỏ)
  • Ex ia IIC T6/T4 Ga (khí)
  • Ex ia IIIC T85/T135 Da (bụi)
• Độ lặp lại điểm cài đặt: ≤ 1% của thang đo
• Chỉnh điểm cài đặt: Thủ công qua vít điều chỉnh, có thể khóa chống chỉnh sửa
• Nhiệt độ hoạt động:
  • Môi trường & môi chất: -30 … +85°C
• Cấp bảo vệ: IP66 (chống bụi, chống nước mạnh)
• Lắp đặt:
  • Gắn trực tiếp, giá treo tường hoặc giá kẹp ống 2″
• Kết nối áp suất:
  • ¼ NPT female (chuẩn) | G ½ A, G ¼ A, M20 x 1.5 (tùy chọn)
• Khối lượng: ≈ 1.2 kg

Xem catalogue tại đây:
