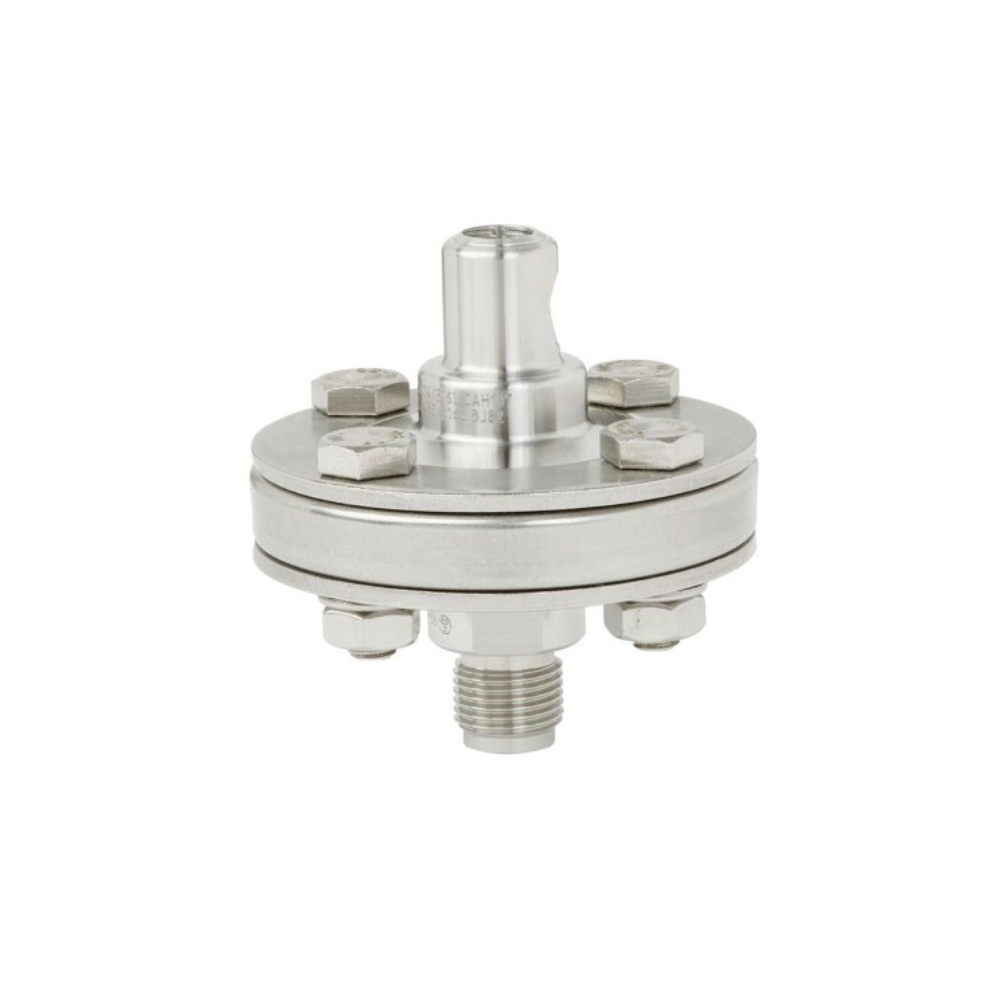

WIKA Model 990.10

WIKA Model 990.10 là loại đế màng chuyên dùng cho các ứng dụng công nghiệp yêu cầu cách ly thiết bị đo áp suất với môi chất độc hại, ăn mòn, nguy hiểm hoặc có nhiệt độ cao. Được kết nối dạng ren tiện lợi, thiết bị giúp truyền áp suất chính xác thông qua lớp dầu truyền và màng ngăn.

Thiết kế ren tiêu chuẩn quốc tế giúp dễ dàng tích hợp vào hệ thống, thay thế nhanh chóng mà không cần tháo rời toàn bộ hệ thống ống. Model 990.10 có thể được kết nối trực tiếp, qua ống mao dẫn hoặc bộ làm mát tùy ứng dụng thực tế.

Sản phẩm có nhiều tùy chọn về vật liệu, kết nối và phụ kiện như cổng xả/đường rửa (flushing port), phù hợp với tiêu chuẩn NACE MR0175/0103 dùng trong môi trường có H₂S.

Thông số kỹ thuật

• Kích thước danh nghĩa: Không cố định – lắp theo đồng hồ hoặc transmitter

• Hiển thị chênh áp: Không – phụ kiện hỗ trợ thiết bị đo áp

• Hiển thị áp suất làm việc (tùy chọn): Không

• Độ chính xác: Phụ thuộc vào thiết bị đo được gắn (PG, transmitter…)

• Dải đo: Tối đa 0 … 250 bar

• Kết nối quá trình: Ren trong G ½, G ¼, ½ NPT, ¼ NPT

• Tích hợp sẵn trong buồng đo: Có thể thêm cổng xả đơn/đôi hoặc bịt ren (flushing connections – optional)

• Nhiệt độ làm việc:

  • Chuẩn: max. 260 °C (với gioăng PTFE)

  • Tùy chọn: max. 400 °C (với vòng kim loại C-spring mạ bạc hoặc Inconel)

• Cấp bảo vệ (IP): Phụ thuộc vào thiết bị đo lắp cùng – không áp dụng riêng cho đế màng

• Vật liệu tiếp xúc môi chất (Buồng đo):

  • Nhôm (Aluminium) – EN AC-AI Si9Cu3(Fe)

  • Tùy chọn: Thép không gỉ, Monel hoặc phủ lớp bảo vệ theo yêu cầu

• Vật liệu không tiếp xúc môi chất:

  • Phần trên: inox, hoặc cùng vật liệu với thân dưới

• Vỏ hiển thị: Không áp dụng – là phụ kiện đo đính kèm

• Kính bảo vệ: Không áp dụng – tích hợp theo thiết bị đo

• Tín hiệu đầu ra: Không có – phụ thuộc vào thiết bị đo kết nối (đồng hồ cơ, transmitter analog, v.v.)
