Mô tả sản phẩm

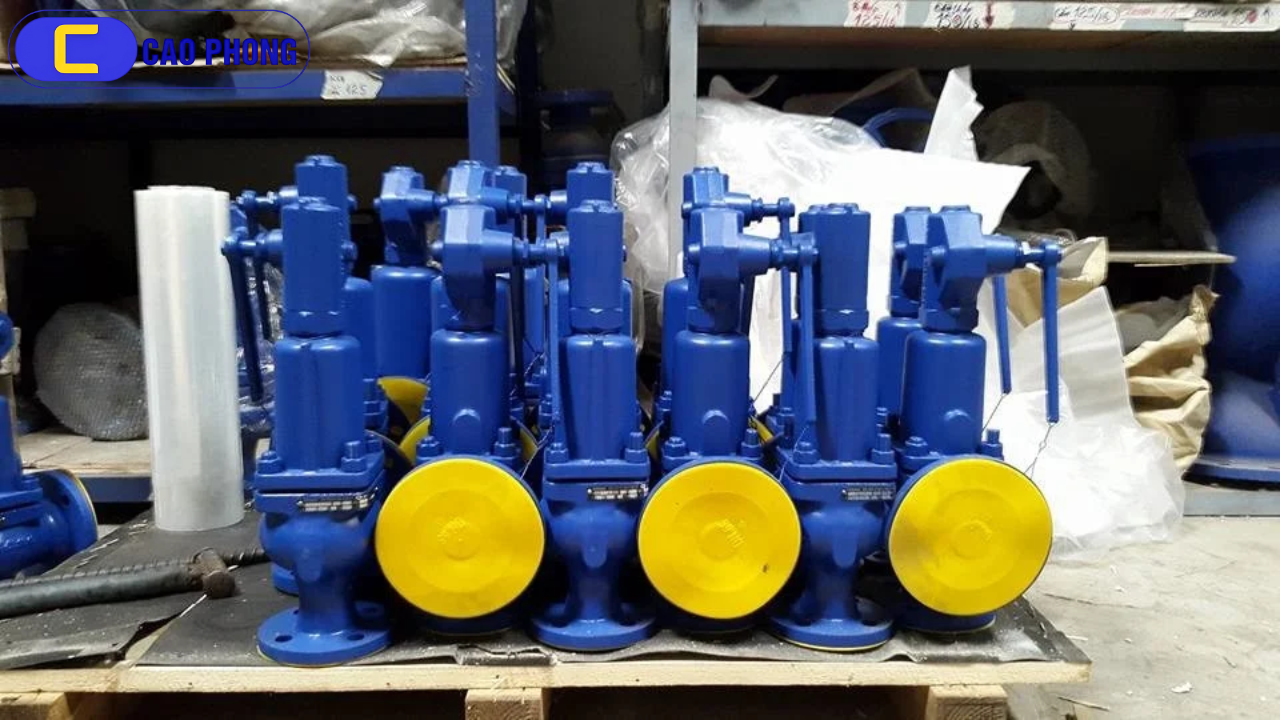

Van an toàn Zetkama 630 nối bích là dòng van an toàn lò xo (safety valve) thuộc thương hiệu Zetkama của Ba Lan, được thiết kế để bảo vệ hệ thống đường ống, nồi hơi, bồn chứa khỏi tình trạng quá áp bằng cách xả áp tự động khi áp lực vượt ngưỡng cài đặt.
Van được chế tạo theo tiêu chuẩn EN ISO 4126-1 với kết nối mặt bích phù hợp tiêu chuẩn PN EN 1092, giúp lắp đặt chắc chắn, dễ dàng trong các hệ thống công nghiệp.
Thông số kỹ thuật van an toàn Zetkama 630 nối bích
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Van an toàn Zetkama 630 nối bích |
| Model | 630 |
| Vật liệu | Gang xám, gang cầu, thép đúc, thép không gỉ chịu axit |
| Áp suất làm việc | 16, 40, 63, 100 bar |
| Kích thước | DN20 – DN400 (20 – 400 mm) |
| Dải nhiệt độ làm việc | -196°C đến +400°C |
| Kiểu lắp đặt | Lắp đặt thẳng đứng |
| Áp suất cài đặt (Set) | Dưới 16 bar |

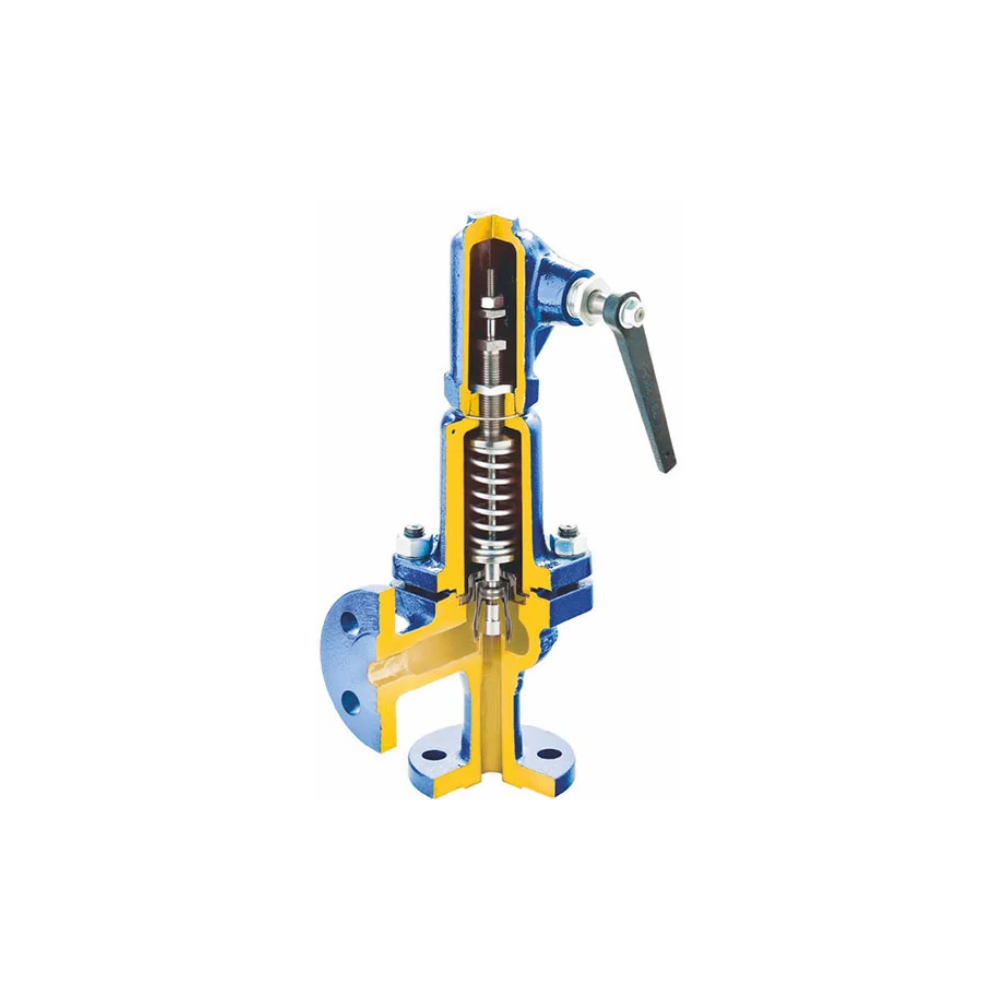

Cấu tạo và nguyên lý hoạt động
1. Cấu tạo chính
Van an toàn Zetkama 630 nối bích gồm các thành phần cơ bản sau:
- Thân van: Chế tạo từ gang xám, gang dẻo, thép đúc hoặc thép không gỉ chịu axit, cho phép hoạt động trong nhiều môi trường và áp lực khác nhau.
- Lò xo: Đảm nhiệm việc giữ van ở trạng thái đóng khi áp lực chưa vượt giới hạn cài đặt.
- Đĩa van: Tiếp xúc trực tiếp với dòng chảy, mở ra khi áp lực vượt quá ngưỡng thiết lập.
- Kết nối: Mặt bích theo tiêu chuẩn PN EN 1092, cho phép liên kết chắc chắn với đường ống.
- Tay xả / Spindle: Giúp thao tác xả áp bằng tay khi cần thiết hoặc kiểm tra vận hành.
2. Nguyên lý hoạt động
Khi áp lực trong hệ thống thấp hơn mức cài đặt, lò xo giữ đĩa van đóng kín bề mặt. Khi áp lực vượt quá ngưỡng an toàn, lực của áp suất vượt quá lực lò xo, đẩy đĩa van mở ra xả lưu chất nhằm giảm áp lực xuống mức an toàn. Khi áp lực giảm về dưới mức cài đặt, lò xo đưa đĩa van về vị trí đóng kín.
Ứng dụng của van an toàn Zetkama 630 nối bích
Van an toàn Zetkama 630 nối bích được sử dụng rộng rãi trong các hệ thống:
- Hệ thống nồi hơi, lò hơi và bồn chứa áp lực để bảo vệ quá áp.
- Hệ thống đường ống hơi nóng, khí nén, nước trong các nhà máy sản xuất.
- Ngành điện – năng lượng và petrochemical nơi vận hành ở áp lực cao.
- Hệ thống xử lý nước sạch và nước thải yêu cầu an toàn áp lực.
- Hệ thống điều hòa không khí, lạnh công nghiệp nhờ khả năng làm việc với khí và hơi.
Nhờ dải áp suất và nhiệt độ hoạt động rộng, van phù hợp với đa dạng môi trường làm việc và nhiều ngành công nghiệp khác nhau.
