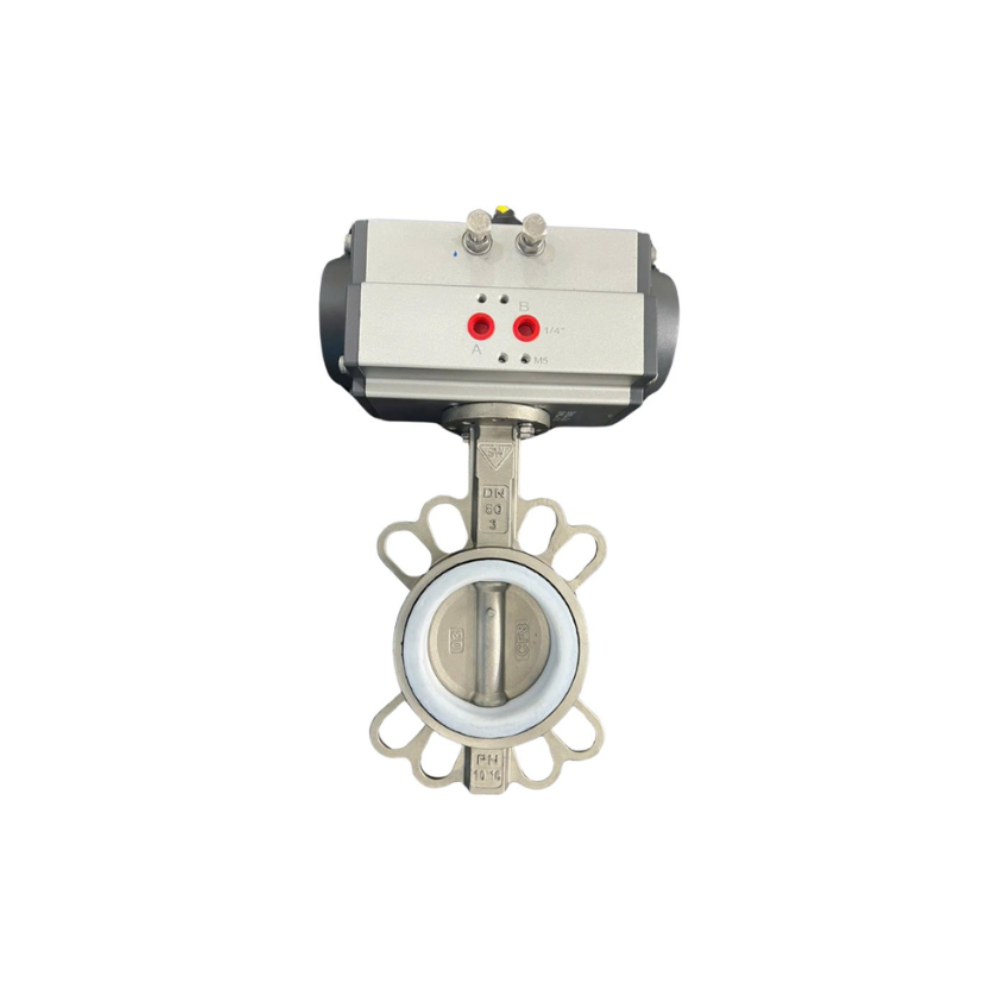

Van bướm Inox điều khiển khí nén DN80

Van bướm Inox điều khiển khí nén DN80 là thiết bị được thiết kế để điều khiển dòng chảy của chất lỏng, khí hoặc hơi trong các hệ thống công nghiệp. Với chất liệu inox cao cấp và hệ thống điều khiển bằng khí nén, loại van này có khả năng làm việc trong môi trường khắc nghiệt, đảm bảo hiệu quả cao và độ bền lâu dài. DN80 là kích thước tiêu chuẩn của van, phù hợp với nhiều ứng dụng trong các ngành công nghiệp, bao gồm hóa chất, dược phẩm, thực phẩm, xử lý nước, và các hệ thống cấp thoát nước.

Van bướm inox điều khiển khí nén mang đến sự kết hợp hoàn hảo giữa hiệu suất và độ bền, có khả năng vận hành tự động thông qua hệ thống khí nén, giúp giảm thiểu sự can thiệp của con người và nâng cao hiệu quả vận hành của hệ thống.

Thông số kỹ thuật van bướm Inox điều khiển khí nén DN80

Cấu tạo chi tiết van bướm Inox điều khiển khí nén DN80

Thân van bướm inox

• Vật liệu: Thân và đĩa van bằng inox 304 / inox 316 giúp chống ăn mòn, chịu nhiệt tốt và tuổi thọ cao.
• Gioăng làm kín: EPDM, PTFE hoặc NBR – đảm bảo độ kín khi đóng van, giảm rò rỉ.
• Kiểu kết nối: Wafer hoặc Lug linh hoạt kết nối với mặt bích hệ thống.

Bộ điều khiển khí nén

• Nguyên lý hoạt động: Nhận khí nén từ nguồn khí (thường 4–6 bar), chuyển thành lực quay trục van.
• Chế độ hoạt động: Tác động đơn (Single Acting – có lò xo trả về) hoặc tác động kép (Double Acting).
• Vật liệu thân actuator: Hợp kim nhôm nguyên khối, bền, chống ăn mòn môi trường công nghiệp.

Bộ phụ kiện

• Van điện từ (Solenoid Valve): Điều khiển khí vào ra actuator theo tín hiệu điện.
• Bộ vị trí (Limit Switch): Báo trạng thái đóng/mở van về hệ thống PLC/BMS.
• Bộ điều khiển trung tâm: Giúp liên kết van với hệ thống tự động hóa.

Nguyên lý hoạt động của van bướm Inox điều khiển khí nén DN80

Van bướm Inox điều khiển khí nén hoạt động theo cơ chế sau:

• Cấp khí nén: Tín hiệu điều khiển từ PLC/BMS gửi đến van điện từ.
• Khí tác động vào actuator: Áp lực khí nén đẩy piston di chuyển, làm trục van quay.
• Đĩa xoay 90 độ: Khi trục quay đủ 90 độ thì van đóng hoặc mở hoàn toàn.
• Cảm biến vị trí báo trạng thái: Thông tin trạng thái van được gửi về hệ thống điều khiển.

Đối với van tác động đơn, khi mất khí, lò xo trong actuator sẽ kéo trục về vị trí mặc định (mở hoặc đóng) để đảm bảo an toàn hệ thống.

Ứng dụng thực tế của van bướm Inox điều khiển khí nén DN80

Van bướm Inox điều khiển khí nén DN80 được dùng rộng rãi trong:

• Hệ thống cấp thoát nước sạch và nước thải.
• Hệ thống xử lý hóa chất trong công nghiệp, xưởng sản xuất.
• Nhà máy chế biến thực phẩm & đồ uống.
• Hệ thống khí nén, hơi, gas kỹ thuật.
• Nhà máy dược phẩm, mỹ phẩm.
• Hệ thống HVAC trong tòa nhà & khu công nghiệp.

Đặc biệt van phù hợp các môi trường cần tự động đóng mở theo lịch trình, cảm biến, hoặc theo tín hiệu điều khiển trung tâm.
