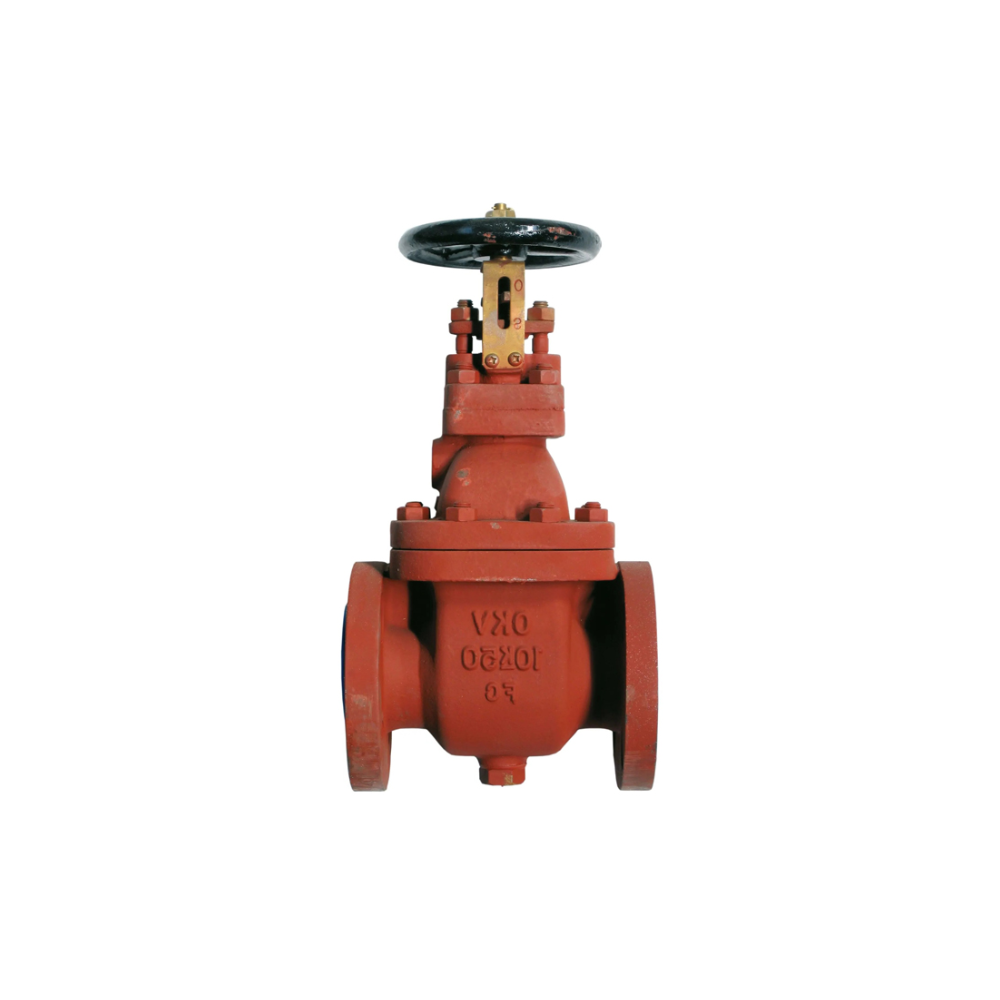

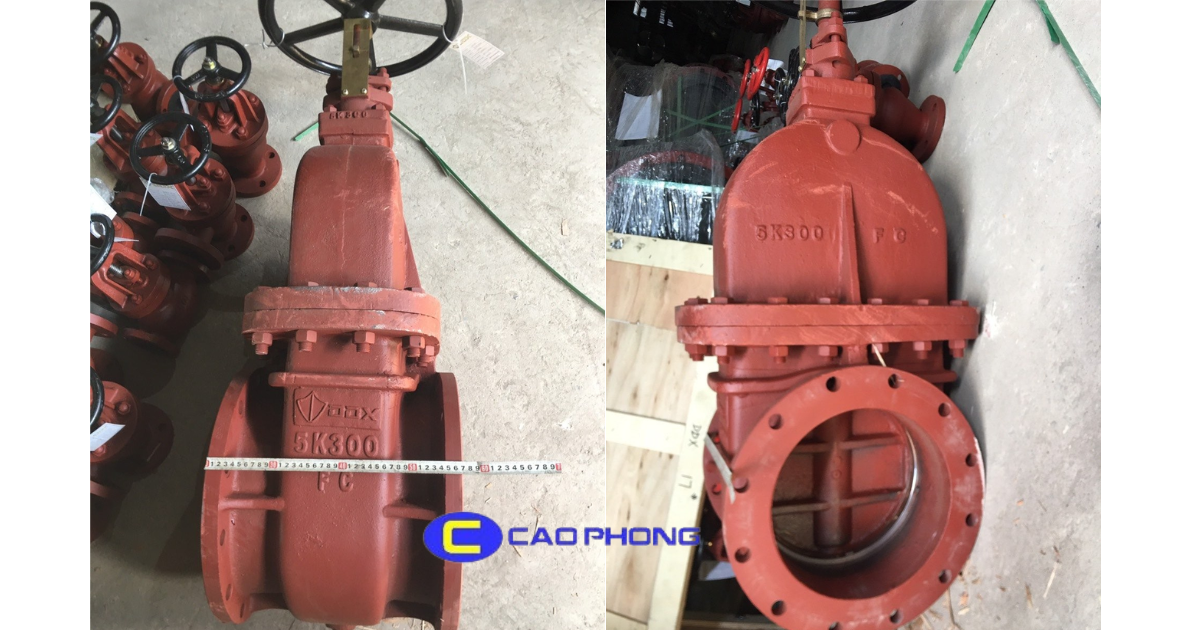

Van cổng gang tàu biển JIS 5K

Van cổng gang tàu biển JIS 5K là thiết bị dùng để điều khiển dòng chảy trong hệ thống đường ống trên tàu biển, đặc biệt trong các ứng dụng cần sự chịu đựng cao và độ bền lâu dài.

Thiết kế van cổng cho phép đóng mở hoàn toàn, giúp kiểm soát dòng chảy với độ kín cao. Với tiêu chuẩn JIS 5K, van có khả năng chịu áp lực làm việc cao và kháng ăn mòn, rất phù hợp cho môi trường khắc nghiệt trên tàu biển, nơi thường xuyên phải đối mặt với điều kiện ẩm ướt và tác động từ nước biển.

Tiêu chuẩn JIS 5K là gì?

JIS là viết tắt của “Japanese Industrial Standards” – tiêu chuẩn kỹ thuật được sử dụng rộng rãi tại Nhật Bản và nhiều nước châu Á.

Cụ thể:

• JIS 5K là tiêu chuẩn áp lực danh định của mặt bích và kích thước thiết kế cho hệ thống đường ống, tương đương áp lực làm việc ~ 5 kgf/cm² (~ 0,49 MPa).
• Thông số JIS 5K thường dùng trong các hệ thống nước sạch, nước thải, nhiên liệu và các môi chất không quá áp lực cao.

Van cổng gang thiết kế theo tiêu chuẩn JIS 5K có kích thước và lỗ bích tương thích trực tiếp với mặt bích JIS 5K, giúp lắp đặt dễ dàng, đảm bảo kín khít và hạn chế rò rỉ.

Thông số kỹ thuật van cổng gang tàu biển JIS 5K

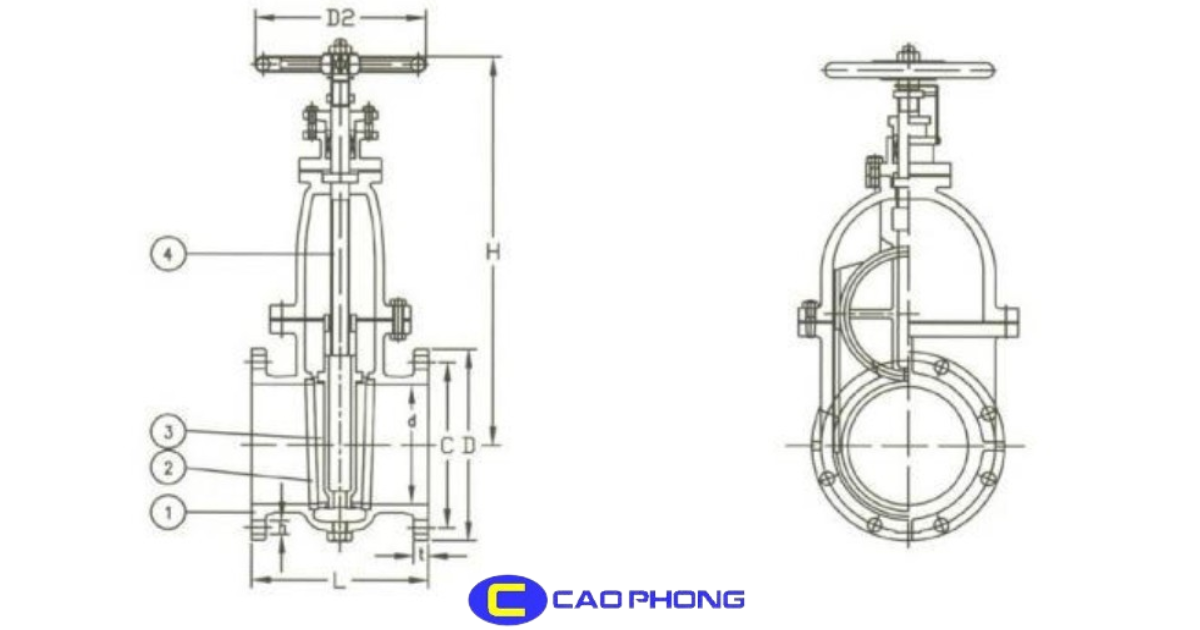

Cấu tạo của van cổng gang tàu biển JIS 5K

Van gồm các bộ phận chính sau:

1. Thân van (Body)

• Chất liệu chính: gang cầu, gang dẻo, gang xám (tùy ứng dụng).
• Vai trò chịu lực, bảo vệ các chi tiết bên trong.

2. Cửa van (Wedge/Gate)

• Được chế tạo bằng gang dẻo hoặc thép (có thể bọc cao su ở một số model), đảm bảo đóng kín khi cần ngắt hoàn toàn dòng chảy.

3. Trục van (Stem)

• Liên kết với tay quay hoặc bộ truyền động, giúp nâng hạ cửa van khi đóng/mở.

4. Tay quay / Bộ truyền động

• Chủ yếu sử dụng tay quay ở van cơ bản.
• Có thể lắp bộ truyền động điện hoặc khí nén để vận hành tự động.

5. Gioăng làm kín

• Làm bằng cao su chịu nhiệt, PTFE hoặc vật liệu chống ăn mòn, giúp tăng độ kín khít giữa nắp và thân van.

Nguyên lý hoạt động của van cổng gang tàu biển JIS 5K

Van hoạt động theo cơ chế tịnh tiến của cửa van:

• Khi quay tay quay hoặc điều khiển motor quay, trục van dịch chuyển cửa van lên (mở).
• Khi đóng, cửa van hạ xuống chặn lưu chất lại.
• Van cổng hoạt động tốt ở vị trí mở hoàn toàn hoặc đóng hoàn toàn, không dùng để điều tiết lưu lượng.

Ứng dụng thực tế của van cổng gang tàu biển JIS 5K

Van cổng gang tàu biển JIS 5K được sử dụng rộng rãi trong:

• Hệ thống nước phục vụ vận hành tàu.
• Đường ống nhiên liệu chính và phụ.
• Hệ thống làm mát động cơ, đường ống nước biển.
• Bộ phận xử lý nước thải và cấp nước phòng cháy chữa cháy trên tàu.
• Các hệ thống đường ống công nghiệp có tiêu chuẩn bích JIS.

Van cổng gang tàu biển JIS 5K là giải pháp hiệu quả, bền bỉ và chi phí hợp lý cho hệ thống đường ống dùng trong tàu biển, nhà máy và các khu công nghiệp. Với thiết kế phù hợp tiêu chuẩn JIS, vật liệu gang chịu lực tốt và khả năng tích hợp bộ truyền động, sản phẩm đáp ứng các yêu cầu nghiêm ngặt về vận hành, bảo trì và tuổi thọ thiết bị.
