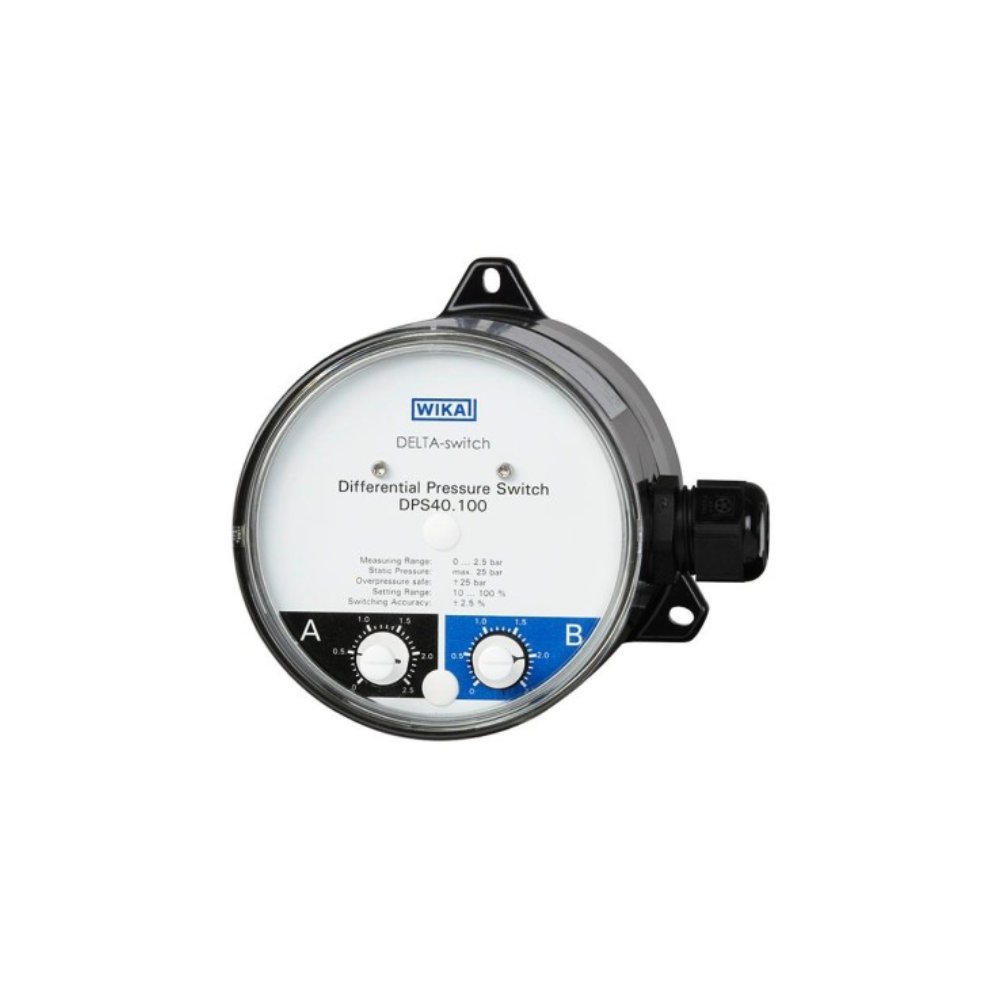

Công tắc áp suất WIKA DPS40

Giới thiệu chung

Công tắc áp suất WIKA DPS40 được sử dụng để theo dõi và kiểm soát chênh lệch áp suất thấp khi có yêu cầu cao về quá tải một bên và áp suất tĩnh.

• Giám sát và điều khiển áp suất chênh lệch với dải đo từ 0 … 250 mbar
• Tích hợp 1 hoặc 2 công tắc vi mô có thể điều chỉnh
• Tùy chọn chứng nhận Ex dùng trong môi trường nguy hiểm
• Độ bền cao với cửa sổ chống vỡ và buồng đo bằng nhôm hoặc thép không gỉ
• Cấp bảo vệ IP65 – phù hợp sử dụng ngoài trời và môi trường có độ ẩm cao

Ứng dụng

• Giám sát & điều khiển hệ thống lọc, máy nén khí, bơm nước
• Các hệ thống nồi hơi và bình chịu áp lực
• Nhà máy xử lý nước uống, nước làm mát
• Hệ thống tăng áp & trạm bơm
• Ứng dụng trong công nghệ sưởi ấm và hệ thống chữa cháy

Nguyên lý hoạt động

• Áp suất p1 và p2 tác động lên các buồng đo ⊕ và ⊖, được ngăn cách bởi màng đàn hồi.

• Khi áp suất chênh lệch (∆p = p1 – p2) thay đổi, màng đo bị dịch chuyển, tác động lên lò xo đo.

• Chuyển động của màng đo được truyền qua hệ thống rocker arm đến công tắc vi mô, kích hoạt tín hiệu đóng/ngắt khi áp suất đạt giá trị cài đặt.

• Điểm cài đặt công tắc có thể điều chỉnh từ 10% – 100% phạm vi đo bằng thang chia phụ trên mặt đồng hồ.

• Công tắc vi mô có thể chịu được các tác động cơ học mạnh mà không ảnh hưởng đến độ bền của thiết bị.

Thông số kỹ thuật

Kích thước mặt đồng hồ: Ø100 mm
Dải đo chênh áp: 0 … 250 mbar
Vật liệu buồng đo:

• Nhôm EN AC–Al Si9Cu3(Fe), sơn đen

• Thép không gỉ 1.4571 (tùy chọn)

Loại màng đo & gioăng:

• FPM/FKM

• NBR

Lặp lại điểm chuyển mạch: ≤ 1.6 % phạm vi đo
Sai số do nhiệt độ: ±0.8 %/10K phạm vi đo
Nhiệt độ làm việc:

• Môi trường: +20°C (tham chiếu)

• Tùy chọn mở rộng nhiệt độ theo yêu cầu

Cấp bảo vệ: IP65 – chống bụi & nước, phù hợp môi trường ngoài trời
Lắp đặt:

• Trực tiếp bằng đường ống cứng

• Treo tường với bộ gá đi kèm
