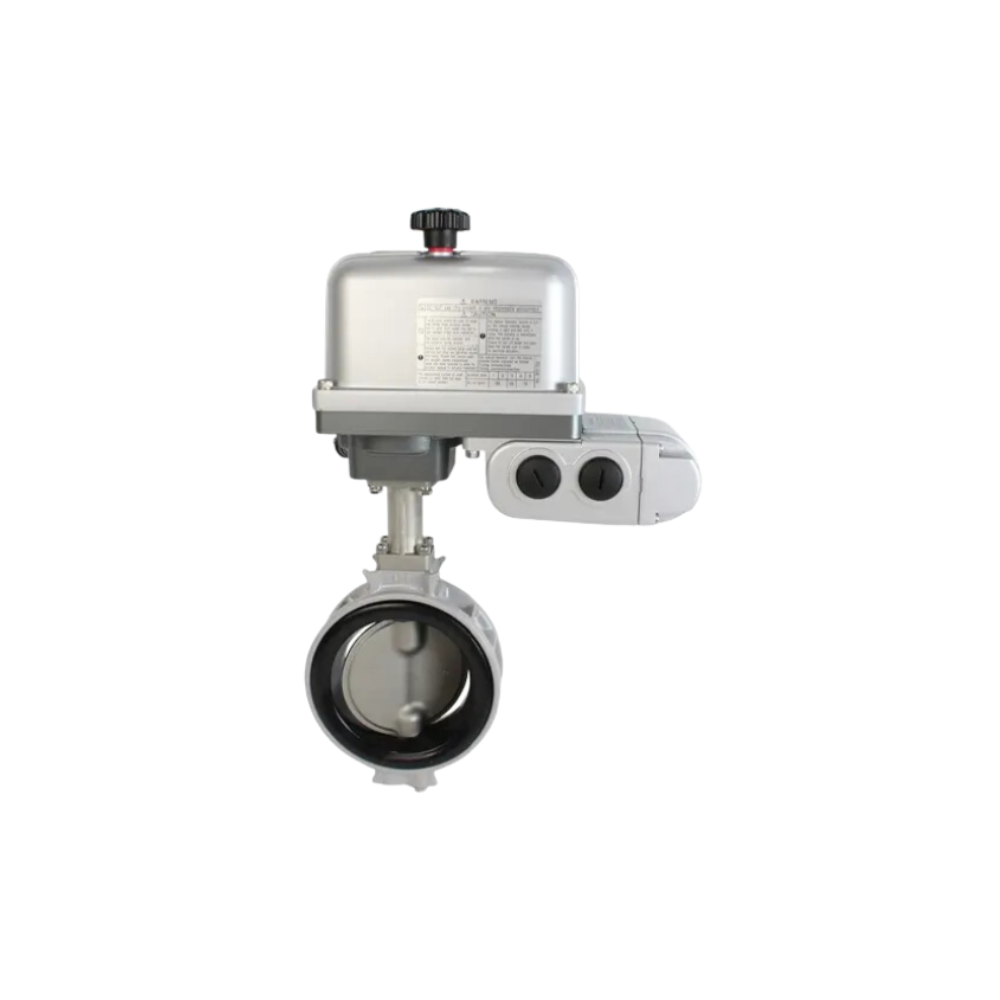

Van bướm nhôm điện EXS/EXH200-10XJMEA

Van bướm nhôm điện EXS/EXH200-10XJMEA là dòng van bướm điều khiển bằng động cơ điện được sản xuất bởi thương hiệu KITZ của Nhật Bản. Đây là dòng van bướm công nghiệp dùng để đóng/mở điều khiển lưu chất trên đường ống một cách tự động mà không cần vận hành thủ công. Sản phẩm rất phù hợp trong các hệ thống tự động hóa, xử lý nước và mạng lưới ống công nghiệp.

Thông số kỹ thuật van bướm nhôm điện EXS/EXH200-10XJMEA

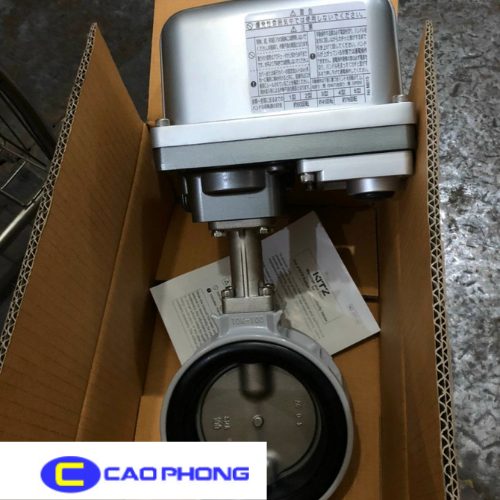

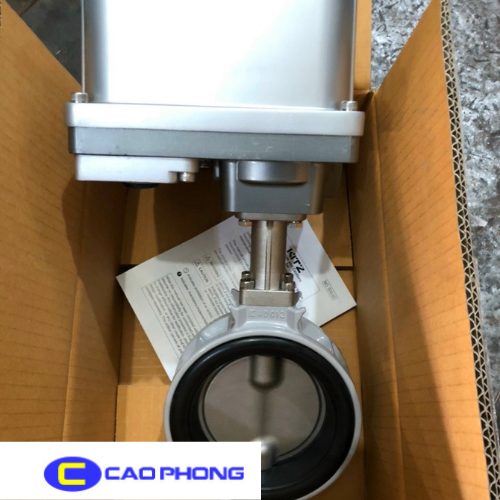

Cấu tạo chi tiết của van bướm nhôm điện EXS/EXH200-10XJMEA

Van được cấu thành từ hai phần chính:

Phần thân van

• Thân van: Chế tạo bằng nhôm đúc chất lượng cao theo tiêu chuẩn ASTM B85-84-383.0, giúp trọng lượng giảm đáng kể so với van gang, thuận tiện trong lắp đặt và bảo trì.
• Đĩa van: Làm bằng thép không gỉ SUS316 có khả năng chống ăn mòn tốt trong môi trường nước, khí và các chất lỏng thông thường.
• Trục van (Stem): Là thép không gỉ SUS410, đảm bảo độ bền cơ học và chịu lực xoay tốt.
• Đệm làm kín (Seat): Là cao su EPDM chịu nhiệt và chịu áp lực ổn định, giúp van kín tốt và giảm rò rỉ lưu chất.

Bộ truyền động điện

Bộ truyền động điện gắn trực tiếp với thân van giúp đóng/mở van bằng tín hiệu điện, thường được dùng ở điện áp 220VAC và chế độ đóng mở ON/OFF. Việc tích hợp bộ điều khiển điện giúp van hoạt động phù hợp với hệ thống điều khiển tự động PLC hoặc SCADA.

Nguyên lý hoạt động của van bướm nhôm điện EXS/EXH200-10XJMEA

Van hoạt động nhờ bộ truyền động điện nhận tín hiệu điện từ hệ thống điều khiển. Khi có điện vào bộ truyền động, động cơ điện sẽ xoay trục van làm quay đĩa van theo góc 0° → 90°:

• 0°: Đĩa song song dòng chảy, van mở hoàn toàn.
• 90°: Đĩa vuông góc dòng chảy, van đóng hoàn toàn.

Việc đóng mở này được thực hiện tự động, rất phù hợp cho các hệ thống cần điều khiển từ xa hoặc tự động theo lịch trình.

Ứng dụng thực tế của van bướm nhôm điện EXS/EXH200-10XJMEA

Van được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống kỹ thuật như:

• Hệ thống cấp nước sạch và nước thải.
• Hệ thống khí nén, hệ thống điều hòa.
• Các nhà máy xử lý nước, PCCC, tưới tiêu tự động.
• Dây chuyền sản xuất thực phẩm, dược phẩm, đồ uống.
• Nhà máy cơ khí, hóa chất, xi măng, thép.

Việc sử dụng van bướm nhôm điện giúp vận hành tự động, giảm nhân công và dễ dàng tích hợp trong hệ thống điều khiển tổng thể.
