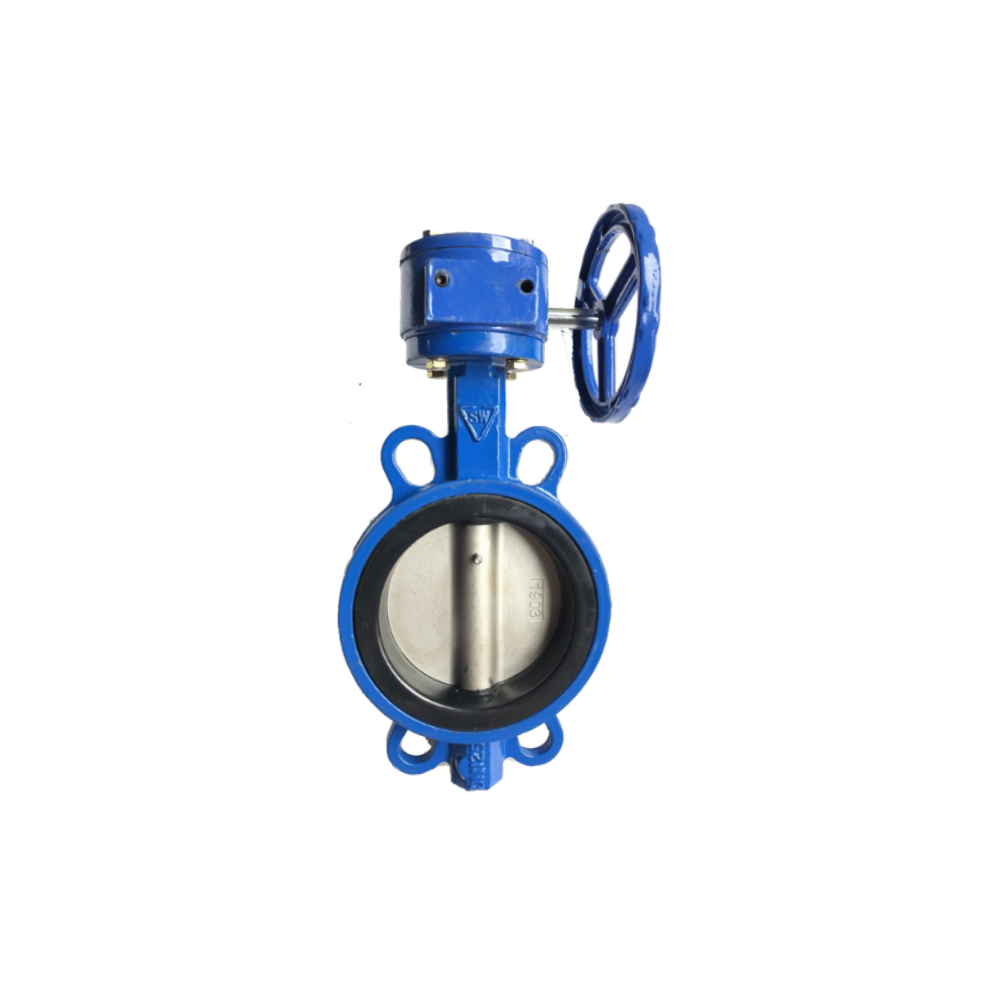

Van bướm tay quay Samwoo PN16

Van bướm tay quay Samwoo PN16 là loại van bướm kết nối cổ điển dùng tay quay để đóng mở dòng chảy. “PN16” thể hiện van chịu được áp lực tối đa 16 bar, phù hợp với đa số hệ thống công nghiệp, dân dụng. Van sản xuất bởi thương hiệu Samwoo – hãng nổi tiếng về thiết bị đường ống có chất lượng ổn định, giá cạnh tranh.

Van bướm tay quay Samwoo PN16 thường được dùng để điều tiết và ngắt dòng nước, khí, hơi và các môi chất không ăn mòn trong các hệ thống cấp thoát nước, HVAC, công nghiệp nhẹ.

Thông số kỹ thuật van bướm tay quay Samwoo PN16

Cấu tạo của van bướm tay quay Samwoo PN16

Van bướm tay quay Samwoo PN16 cấu tạo chính gồm:

1. Thân van

• Vật liệu: gang dẻo GGG40 hoặc gang cầu phủ sơn Epoxy chống ăn mòn.
• Kiểu kết nối: Wafer hoặc Lug (tùy model).
• Thiết kế mỏng, trọng lượng nhẹ, dễ lắp đặt giữa hai mặt bích.

2. Đĩa van

• Chất liệu inox 304 hoặc hợp kim phủ sơn epoxy.
• Thiết kế đĩa tròn giúp dòng chảy đi qua ít cản trở.

3. Trục van

• Thép không gỉ 420/431 đảm bảo độ cứng và bền xoay.

4. Gioăng làm kín

• EPDM, NBR hoặc PTFE tùy yêu cầu môi chất.
• Đảm bảo độ kín khít, hạn chế rò rỉ.

5. Tay quay / Bộ truyền

• Tay quay cơ học cho thao tác đóng mở bằng lực tay.
• Có thể trang bị bộ truyền bánh răng hỗ trợ cho van kích thước lớn.

Nguyên lý hoạt động của van bướm tay quay Samwoo PN16

Van bướm tay quay Samwoo PN16 hoạt động theo cơ chế:

• Khi quay tay quay, trục van xoay làm đĩa van xoay theo góc 0° đến 90°.
• Ở góc 0°, đĩa song song với dòng chảy → van mở hoàn toàn.
• Ở góc 90°, đĩa vuông góc với dòng chảy → van đóng hoàn toàn.
• Góc xoay giữa 0 – 90° cho phép điều tiết lưu lượng theo nhu cầu.

Cơ chế tay quay đơn giản, không cần nguồn năng lượng ngoài, phù hợp lắp ở vị trí làm việc có thao tác thủ công.

Ứng dụng của van bướm tay quay Samwoo PN16

Van được ứng dụng rộng rãi trong các ngành:

• Hệ thống cấp thoát nước, xử lý nước thải.
• Hệ thống HVAC trong tòa nhà, nhà xưởng.
• Dây chuyền sản xuất công nghiệp nhẹ.
• Hệ thống PCCC (phòng cháy chữa cháy).
• Hệ thống hơi, khí nén không yêu cầu điều khiển tự động.

Van phù hợp với môi trường nước sạch, nước thải, hơi bão hòa, khí không ăn mòn.

Cataloge sản phẩm van bướm tay quay Samwoo PN16
