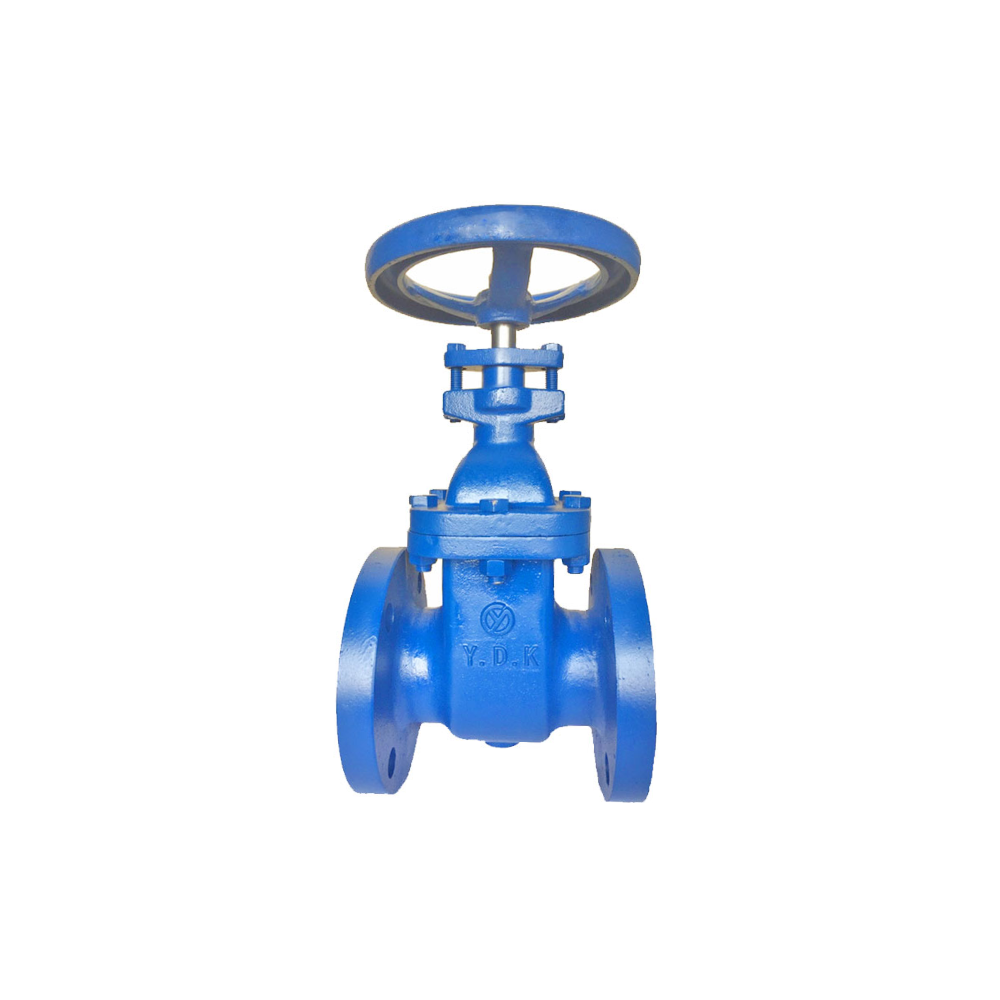

Van cổng gang ty chìm JIS10K YDK Korea

Van cổng gang ty chìm JIS10K YDK Korea là loại van cổng (Gate Valve) được chế tạo chủ yếu từ vật liệu gang, thiết kế phù hợp tiêu chuẩn JIS 5K – tiêu chuẩn bích, áp lực và kích thước phổ biến trong ngành đóng tàu và hệ thống công nghiệp liên quan.

Van đóng mở tuyến tính bằng cửa van di chuyển tịnh tiến lên xuống để đóng ngắt lưu chất. Sản phẩm này thường được sử dụng trên hệ thống ống dẫn nước, dầu, nhiên liệu, khí nén, môi chất lạnh và các hệ thống vận tải trên tàu biển đòi hỏi độ bền cao và khả năng chịu ăn mòn, rung lắc.

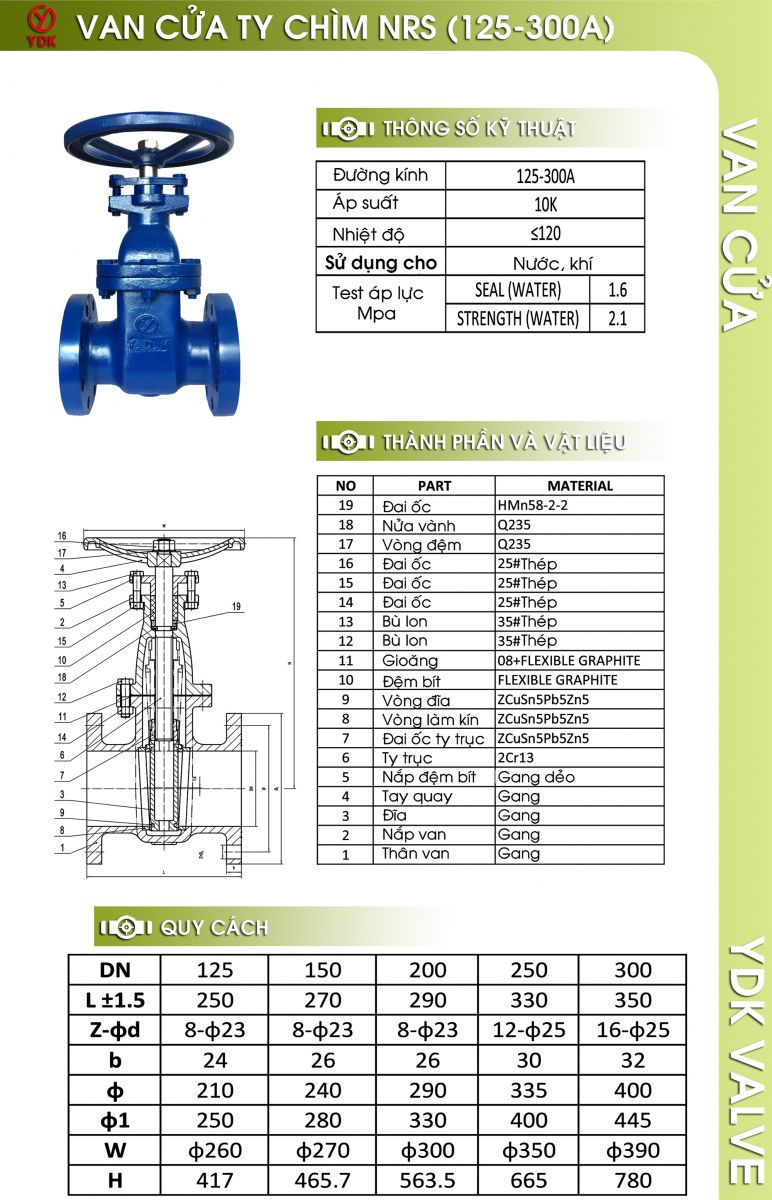

Thông số kỹ thuật van cổng ty chìm JIS 10K YDK Korea

Cấu tạo của van cổng gang ty chìm JIS10K YDK Korea

Van gồm các bộ phận chính sau:

1. Thân van (Body)

• Chất liệu chính: gang cầu, gang dẻo, gang xám (tùy ứng dụng).
• Vai trò chịu lực, bảo vệ các chi tiết bên trong.

2. Cửa van (Wedge/Gate)

• Được chế tạo bằng gang dẻo hoặc thép (có thể bọc cao su ở một số model), đảm bảo đóng kín khi cần ngắt hoàn toàn dòng chảy.

3. Trục van (Stem)

• Liên kết với tay quay hoặc bộ truyền động, giúp nâng hạ cửa van khi đóng/mở.

4. Tay quay / Bộ truyền động

• Chủ yếu sử dụng tay quay ở van cơ bản.
• Có thể lắp bộ truyền động điện hoặc khí nén để vận hành tự động.

5. Gioăng làm kín

• Làm bằng cao su chịu nhiệt, PTFE hoặc vật liệu chống ăn mòn, giúp tăng độ kín khít giữa nắp và thân van.

Nguyên lý hoạt động của van cổng gang ty chìm JIS10K YDK Korea

Van hoạt động theo cơ chế tịnh tiến của cửa van:

• Khi quay tay quay hoặc điều khiển motor quay, trục van dịch chuyển cửa van lên (mở).
• Khi đóng, cửa van hạ xuống chặn lưu chất lại.
• Van cổng hoạt động tốt ở vị trí mở hoàn toàn hoặc đóng hoàn toàn, không dùng để điều tiết lưu lượng.

Ứng dụng thực tế của van cổng gang ty chìm JIS10K YDK Korea

Van cổng gang tàu biển JIS 5K được sử dụng rộng rãi trong:

• Hệ thống nước phục vụ vận hành tàu.
• Đường ống nhiên liệu chính và phụ.
• Hệ thống làm mát động cơ, đường ống nước biển.
• Bộ phận xử lý nước thải và cấp nước phòng cháy chữa cháy trên tàu.
• Các hệ thống đường ống công nghiệp có tiêu chuẩn bích JIS.

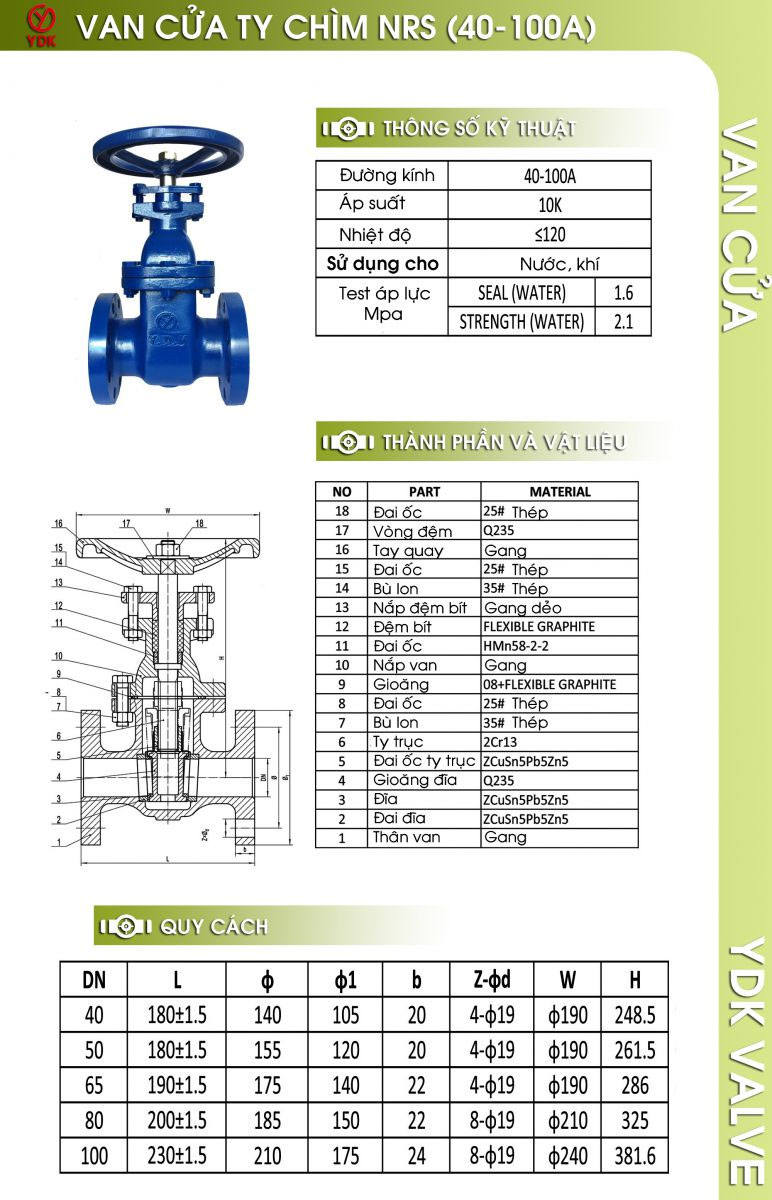

Catalog sản phẩm van cổng gang ty chìm JIS10K YDK Korea
