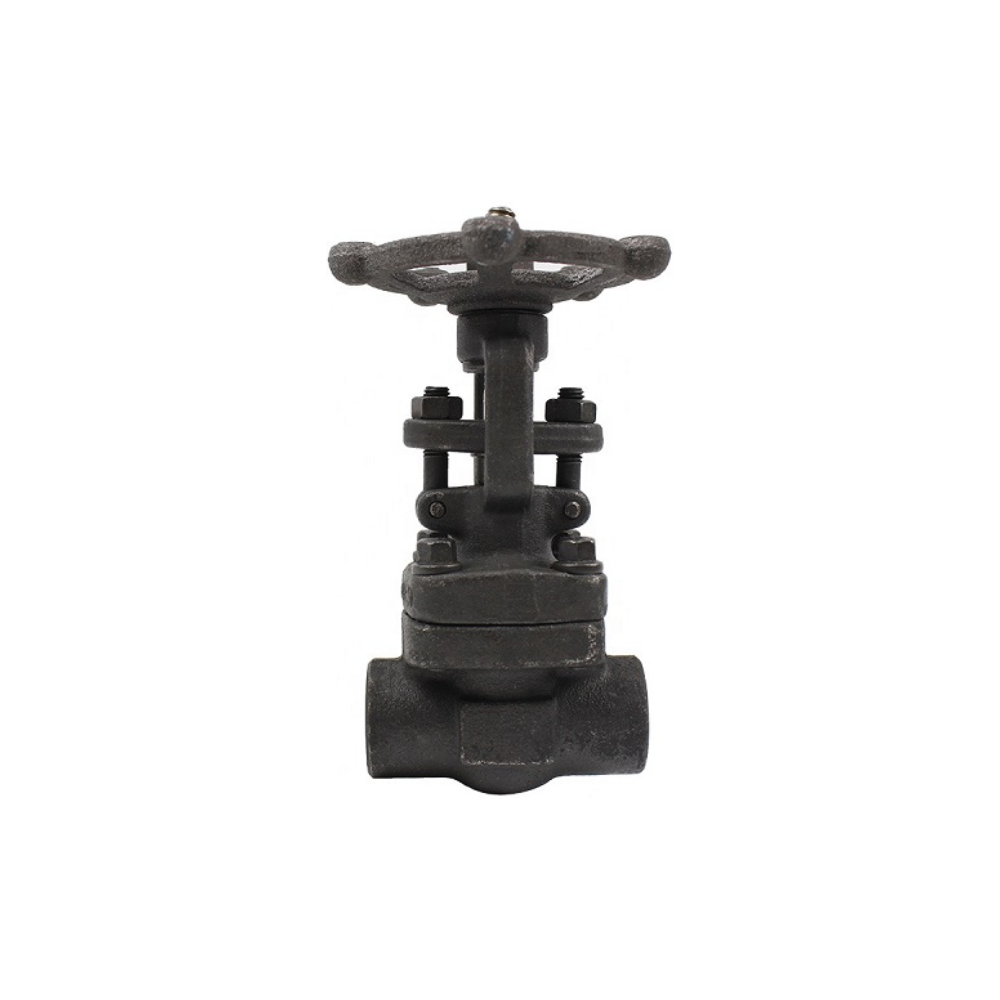

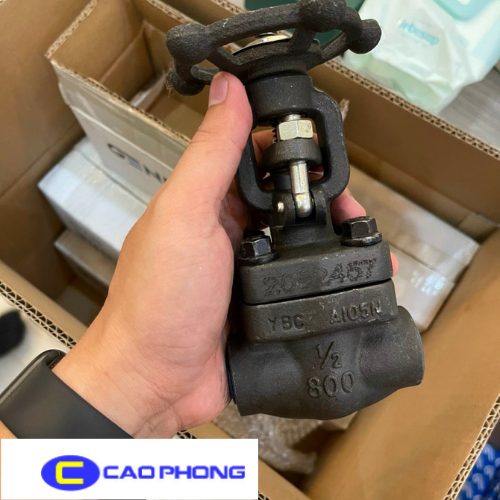

Van cổng thép hàn Model 2232

Van cổng thép hàn Model 2232 là dòng van cổng (Gate Valve) có thân chế tạo bằng thép, liên kết hàn toàn bộ (full welded) giúp tăng độ bền, chống rò rỉ tối ưu. Model 2232 thường được dùng cho hệ thống đường ống yêu cầu độ bền cao, chịu nhiệt, áp lực lớn và môi trường khắc nghiệt.

Van cổng thép hàn Model 2232 vận hành bằng tay quay, tác động bằng cơ hoặc có thể lắp thêm bộ truyền động khí nén/điện để tự động hóa.

Đặc điểm nổi bật của van cổng thép hàn Model 2232

• Thân van được chế tạo từ thép rèn đen, đảm bảo độ bền và khả năng chống ăn mòn cao.
• Kết nối hàn giúp đảm bảo độ kín tuyệt đối, phù hợp cho các hệ thống yêu cầu áp suất và nhiệt độ cao.
• Có sẵn các kích thước từ DN15 đến DN50, đáp ứng nhu cầu sử dụng trong nhiều hệ thống đường ống khác nhau.
• Van có thể hoạt động ổn định trong môi trường áp suất lên đến PN140, phù hợp cho các ứng dụng công nghiệp nặng.
• Khả năng chịu nhiệt độ lên đến 420ºC, thích hợp cho các hệ thống hơi nóng và dầu nhiệt.

Thông số kỹ thuật van cổng thép hàn Model 2232

Cấu tạo chi tiết của van cổng thép hàn Model 2232

Van được thiết kế gồm các thành phần chính sau:

1. Thân và Nắp van

• Được chế tạo hoàn toàn bằng thép (Carbon Steel, SS), hàn kín toàn bộ thân.
• Giúp chịu áp lực cao, chống va đập và ăn mòn trong môi trường công nghiệp.
• Thiết kế tiêu chuẩn hàn kín (Full Welded) tăng độ an toàn và tuổi thọ.

2. Cửa van (Wedge/Disc)

• Cửa van dạng bản thép đặc, trượt lên xuống để đóng/mở dòng chảy.
• Vật liệu cửa van thường bằng thép rèn, gia công chính xác để đảm bảo độ kín.

3. Trục van (Stem)

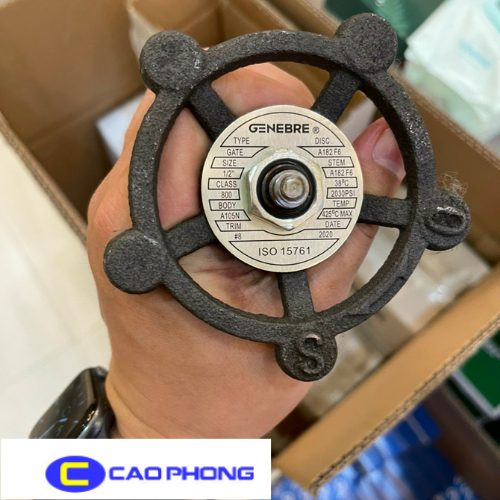

• Trục van gắn với tay quay tạo lực truyền động.
• Sử dụng bulong, vòng đệm chống mài mòn đảm bảo vận hành trơn tru.

4. Gioăng làm kín

• Thường sử dụng vật liệu chịu nhiệt và ăn mòn như PTFE, graphite hoặc các vật liệu chịu nhiệt cao.
• Đảm bảo kín tuyệt đối khi van ở trạng thái đóng.

5. Bộ truyền động (tùy chọn)

• Có thể lắp đặt thêm bộ truyền động khí nén hoặc điện để tự động hóa hệ thống.

Nguyên lý hoạt động của van cổng thép hàn Model 2232

Van cổng thép hàn Model 2232 hoạt động theo nguyên lý đẩy cửa van lên/xuống nhằm mở hoặc đóng dòng chảy:

• Khi quay tay quay theo chiều mở, trục van kéo cửa van đi lên, tạo đường mở cho dòng lưu chất đi qua.
• Khi quay tay quay theo chiều đóng, cửa van hạ xuống chặn lưu chất, van ở trạng thái đóng hoàn toàn.

Van hoạt động chủ yếu ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn, không phù hợp để điều tiết dòng chảy như van bướm hay van bi.

Ứng dụng của van cổng thép hàn Model 2232

Van cổng thép hàn Model 2232 được sử dụng rộng rãi trong các ngành công nghiệp:

• Hệ thống hơi nóng, hơi quá nhiệt trong nhà máy nhiệt điện, lò hơi.
• Đường ống dầu khí, khí nén, khí thiên nhiên.
• Quy trình hóa chất, nhà máy hóa dầu.
• Hệ thống nước thải, nước xử lý trong khu công nghiệp.
• Nhà máy sản xuất, xi măng, luyện thép.

Việc sử dụng van cổng thép hàn Model 2232 tối ưu cho môi trường áp lực cao, nhiệt độ lớn, lưu chất ăn mòn thấp đến trung bình.
