Bộ truyền áp suất WIKA DPT-EL

Giới thiệu bộ truyền áp suất DPT-EL

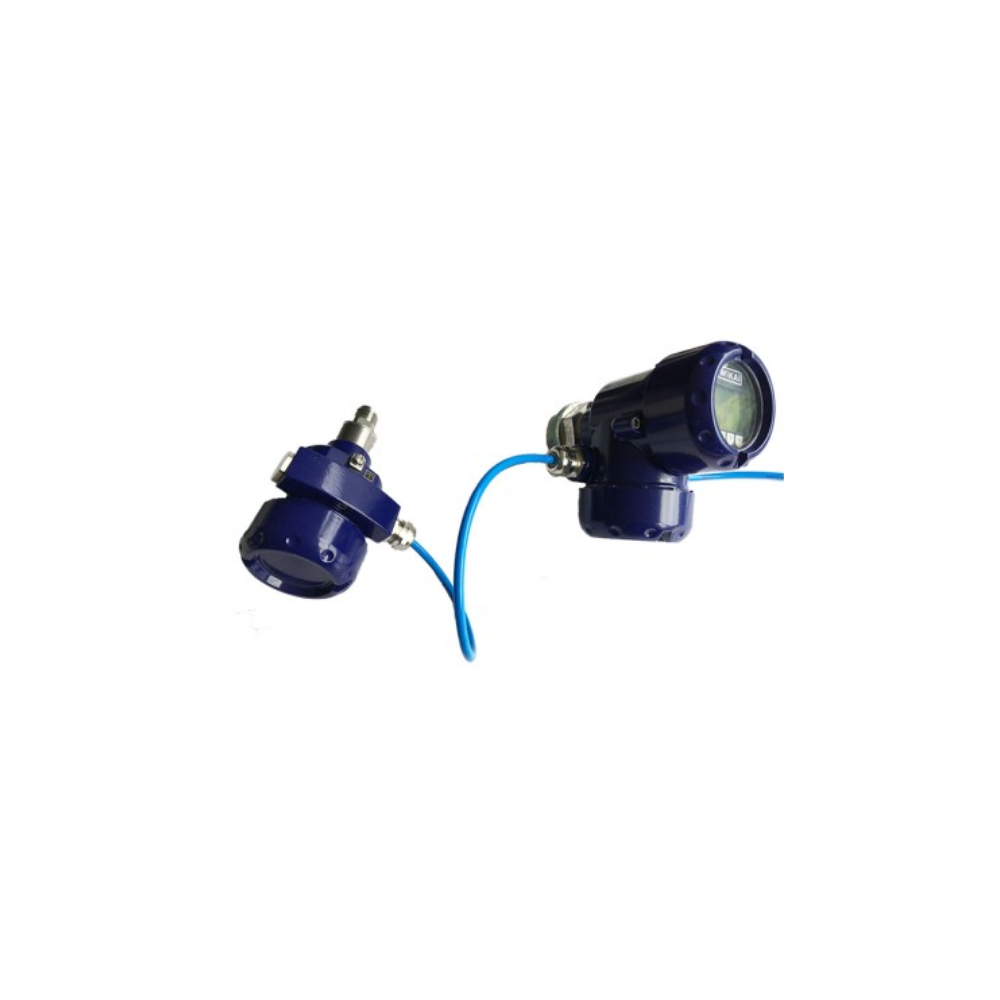

Bộ truyền áp suất WIKA DPT-EL là giải pháp tiên tiến giúp đo áp suất vi sai bằng mạch đo điện tử, loại bỏ hoàn toàn ống mao dẫn (capillary tubes) giúp tối ưu hiệu suất đo và giảm ảnh hưởng từ nhiệt độ môi trường.

Ưu điểm nổi bật:

• Lắp đặt dễ dàng – Không cần ống mao dẫn
• Có thể kết hợp với cảm biến màng CPT-2x & IPT-2x
• Giảm ảnh hưởng của nhiệt độ đến kết quả đo
• Chứng nhận SIL 2/SIL 3 – Đáp ứng tiêu chuẩn IEC 61508
• Giao tiếp HART®, PROFIBUS® PA & FOUNDATION Fieldbus™

Ứng dụng của bộ truyền áp suất DPT-EL

• Công nghiệp hóa chất & dầu khí
• Ngành kỹ thuật quy trình (Process Engineering)
• Ngành dược phẩm & thực phẩm
• Ngành giấy & xử lý nước thải
• Môi trường nguy hiểm – Đạt tiêu chuẩn ATEX & IECEx

Thông số kỹ thuật WIKA DPT-EL

• Hãng sản xuất: WIKA – Đức
• Model: DPT-EL
• Nguyên lý hoạt động: Đo chênh áp bằng hai cảm biến riêng biệt (Primary & Secondary)
• Tích hợp cảm biến:
  • IPT-2x: Cảm biến kim loại (Metal measuring cell)
  • CPT-2x: Cảm biến gốm điện dung (Capacitive ceramic measuring cell)
• Dải đo áp suất:
  • Áp suất tuyệt đối / dương: 0 … 0.1 bar đến 0 … 100 bar
  • Chân không & dải đo +/-: -1 … +100 bar
  • Áp suất vi sai (tính toán từ 2 cảm biến): -10 … +10 mbar đến -16 … +16 bar
• Tín hiệu đầu ra:
  • 4 … 20 mA (HART®)
  • PROFIBUS® PA & FOUNDATION Fieldbus™
• Cấp bảo vệ: IP66, NEMA 4X
• Dây kết nối giữa cảm biến chính & phụ:
  • Loại: Dây chống nhiễu 4 lõi, màn chắn kim loại
  • Chiều dài tiêu chuẩn: 5m (Có thể mở rộng lên 25m)
• Nhiệt độ hoạt động:
  • Môi trường: -40 … +80°C
  • Môi chất: -40 … +100°C
• Vật liệu vỏ:
  • Nhựa, nhôm, inox 316L (dùng cho thực phẩm & dược phẩm)
• Tỷ lệ Turndown tối ưu:
  • Tỷ lệ áp suất tổng / áp suất vi sai ≤ 20
  • VD: Tổng áp suất = 16 bar, chênh áp = 2 bar → Turndown 8:1 (Chính xác 0.16%)

Xem catalogue tại đây:
