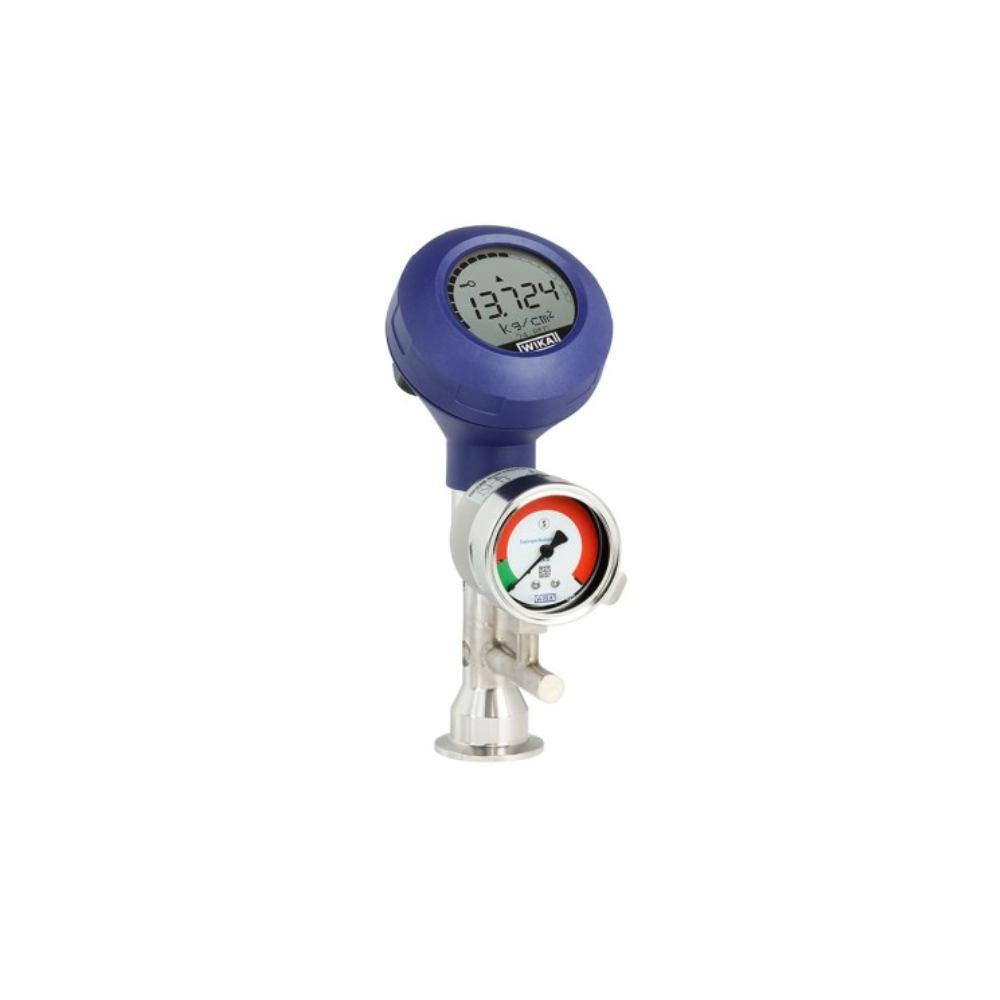

Hệ thống giám sát màng WIKA DMSU21SA

Giới thiệu hệ thống giám sát màng DMSU21SA

Hệ thống giám sát màng WIKA DMSU21SA được thiết kế đặc biệt cho ngành dược phẩm & thực phẩm, giúp đo áp suất chính xác & an toàn trong môi trường hơi tinh khiết (pure steam).

Ưu điểm nổi bật:

• Công nghệ màng đôi – Ngăn chặn nhiễm bẩn sản phẩm & môi trường
• Tích hợp giao thức HART® – Điều khiển & giám sát thông minh
• Kết nối quy trình vệ sinh – Đạt chuẩn EHEDG & 3-A
• Có hai phương thức xử lý tín hiệu giám sát màng (tích hợp hoặc riêng biệt)
• Thiết kế dễ tháo lắp, dễ vệ sinh (TRI-CLAMP®)

Ứng dụng của hệ thống giám sát màng DMSU21SA

• Đo áp suất vệ sinh trong ngành dược phẩm & thực phẩm
• Giám sát áp suất/hút chân không trên đường ống, lò phản ứng, thùng chứa
• Dùng trong sản xuất API (Active Pharmaceutical Ingredients)
• Quy trình sử dụng hơi tinh khiết (pure steam)
• Đo áp suất cho môi chất khí, lỏng, sệt, bột, kết tinh

 Cấu tạo & nguyên lý hoạt động của WIKA DMSU21SA

Cấu tạo chính:

• Bộ đo áp suất: Cảm biến áp suất tích hợp (Process Transmitter)
• Phần giám sát màng: Cảm biến theo dõi trạng thái màng (Monitoring Element)
• Dây tín hiệu: Kết nối cảm biến giám sát với bộ đo áp suất
• Tín hiệu đầu ra: Cảnh báo màng bị rách
• Phần tiếp xúc với môi chất: Màng cảm biến, kết nối TRI-CLAMP®

Nguyên lý giám sát màng:

• Bình thường: Khoang giữa hai màng được hút chân không → Không có cảnh báo
• Màng bị rách: Áp suất trong khoang thay đổi → Kích hoạt cảnh báo ngay lập tức
• Đảm bảo an toàn: Hệ thống vẫn đo áp suất chính xác ngay cả khi một lớp màng bị hỏng

Thông số kỹ thuật WIKA DMSU21SA

• Hãng sản xuất: WIKA – Đức
• Model: DMSU21SA
• Dải đo áp suất:
  • -1 … +40 bar (Tùy phiên bản)
• Nhiệt độ hoạt động:
  • Môi chất: -10 … +150°C
  • Môi trường: 10 … 40°C
• Cấp bảo vệ: IP65
• Tiêu chuẩn vệ sinh: EHEDG, 3-A
• Chứng nhận: ATEX, IECEx, SIL 2/3
• Tín hiệu đầu ra:
  • 4 … 20 mA (HART®)
  • Tín hiệu cảnh báo giám sát màng
• Kết nối quy trình: TRI-CLAMP®, ren vệ sinh
• Vật liệu tiếp xúc: Inox 316L
