Mô tả sản phẩm

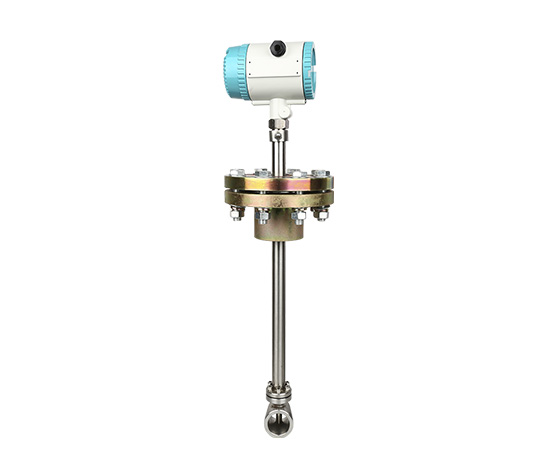

Đồng hồ đo lưu lượng Vortex loại Insertion (Insertion Vortex Flow Meter) thương hiệu Q&T Instrument là giải pháp đo lưu lượng dạng chèn cảm biến, đặc biệt phù hợp với đường ống lớn DN80 – DN2000 mm. Nguyên lý hoạt động dựa trên hiện tượng xoáy Karman: bluff body tạo dòng xoáy luân phiên với tần số tỷ lệ thuận vận tốc dòng chảy, cảm biến piezoelectric ghi nhận và tính toán lưu lượng thể tích hoặc khối lượng.

Ưu thế lớn nhất của loại Insertion là khả năng lắp đặt hot-tap (online insertion) – không cần dừng hệ thống, tiết kiệm 50-70% chi phí so với flange full-bore cùng kích thước. Không có bộ phận chuyển động, chịu rung tốt, tuổi thọ cao, ít bảo trì.

Thông số	Giá trị
Kích thước	DN80 – DN2000 mm
Độ chính xác	±1.5%
Vận tốc đo (lỏng/khí/hơi)	0.4–7 / 4–60 / 5–70 m/s
Nhiệt độ	-40°C ÷ +350°C
Áp suất	1.6 / 2.5 / 4.0 MPa
Vật liệu	SS304 / SS316
Bảo vệ	IP65 / IP67
Nguồn	12–24V DC / 220V AC / Pin
Tín hiệu	4-20mA, Pulse, RS485 Modbus, HART

Ứng dụng: hơi bão hòa/quá nhiệt nhà máy giấy – dệt – thực phẩm, khí nén, khí tự nhiên, nước thải đô thị, hệ thống thủy lợi, HVAC lớn, khai khoáng.

Cam kết Cao Phong: chính hãng Q&T Instrument, bảo hành 12 tháng, giao toàn quốc. Hotline tư vấn kỹ thuật: 0906.818.600.
