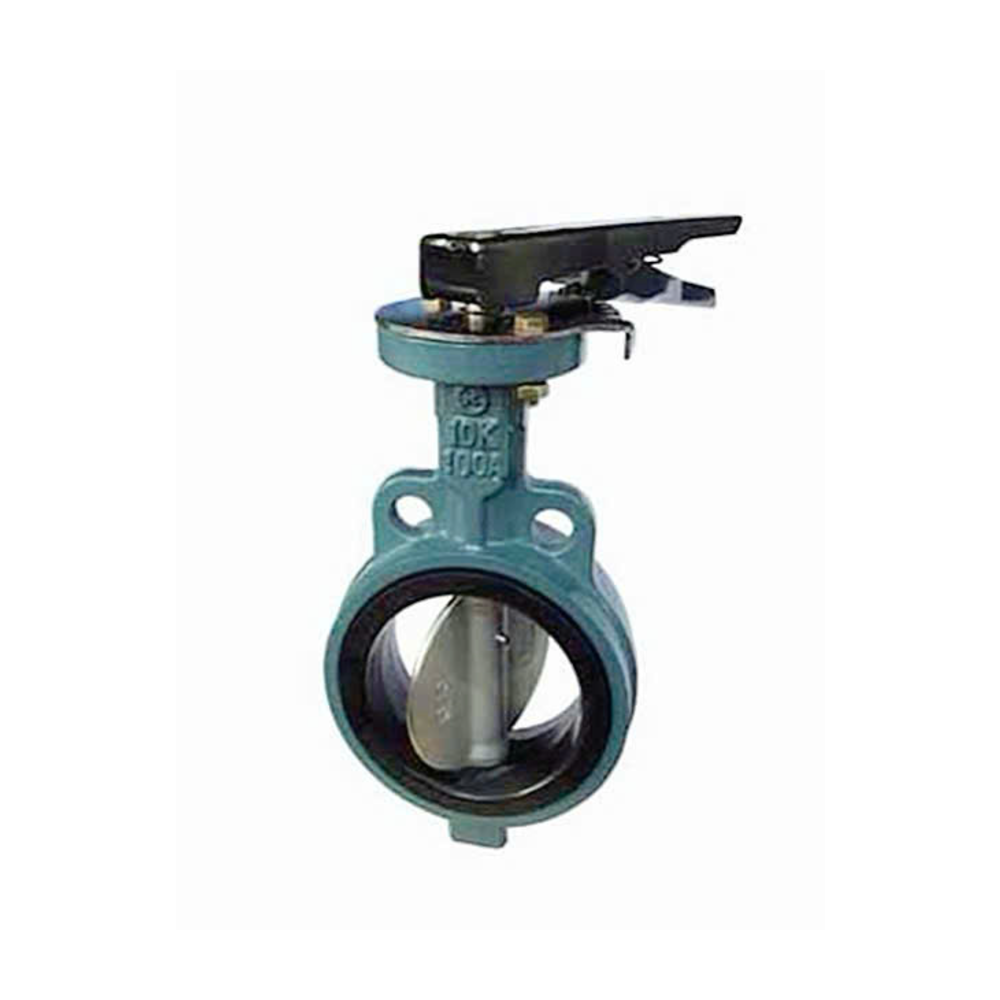

Van Bướm Gang JOEUN Tay Gạt 10K

Van bướm gang JOEUN tay gạt 10K là gì?

Van bướm gang JOEUN tay gạt 10K là van đóng mở kiểu cánh bướm, thân gang, lắp kẹp giữa hai mặt bích chuẩn JIS 10K và vận hành bằng tay gạt xoay 90°. Đây là dòng van phổ thông nhất cho đường ống nước và HVAC nhờ trọng lượng nhẹ, chiều dài lắp đặt ngắn và chi phí thấp hơn van cổng cùng cỡ.

Thông số kỹ thuật

• Thương hiệu: JOEUN – Hàn Quốc
• Dòng sản phẩm: Van Bướm Gang JOEUN Tay Gạt 10K
• Vật liệu thân: gang; cánh van inox hoặc gang tùy cấu hình
• Gioăng làm kín: EPDM cho nước (có tùy chọn vật liệu khác — vui lòng xác nhận khi đặt hàng)
• Áp suất làm việc: 10K – PN16 tùy dòng
• Kiểu nối: kẹp giữa mặt bích JIS 10K / PN16 (dạng wafer)
• Kiểu vận hành: tay gạt, đóng mở 1/4 vòng
• Xuất xứ: Hàn Quốc (nhập khẩu chính hãng)

Bảng tra kích thước và kiểu vận hành phù hợp

Từ DN250 trở lên, lực xoay cần thiết vượt quá mức thao tác thoải mái bằng tay gạt, nên chuyển sang tay quay hộp số để đóng mở nhẹ và giữ được vị trí trung gian.

Vì sao chọn van bướm thay cho van cổng cùng cỡ?

Van bướm có chiều dài lắp đặt (face-to-face) ngắn hơn nhiều so với van cổng, nên tiết kiệm không gian trên đường ống chật và giảm tải trọng lên giá đỡ. Trọng lượng nhẹ hơn giúp thi công nhanh, chi phí đầu tư cũng thấp hơn ở cùng đường kính.

Đổi lại, van bướm luôn có cánh nằm trong dòng chảy nên tổn thất áp suất cao hơn van cổng khi mở hoàn toàn. Với đường ống cần tổn thất áp tối thiểu, nên cân nhắc van cổng.

Ứng dụng

Van Bướm Gang JOEUN Tay Gạt 10K được sử dụng trong các hệ thống cấp thoát nước, HVAC, PCCC, xử lý nước sạch và nước thải, làm mát nhà máy và các đường ống công nghiệp thông thường.

Lưu ý khi lắp đặt và chọn size

• Kiểm tra chuẩn bích trước khi đặt hàng: JIS 10K và DIN PN16 khác nhau về đường kính vòng bu lông ở nhiều cỡ, không lắp lẫn trực tiếp được.
• Mở hé van trước khi siết bu lông để cánh van không cấn vào mặt bích gây xước gioăng.
• Chừa đủ khoảng trống cho cánh van mở ra phía trong ống, đặc biệt khi lắp sát co hoặc tê.
• Van bướm gioăng EPDM phù hợp với nước và nước nóng; với đường hơi nên dùng van cầu thay vì van bướm.

Câu hỏi thường gặp

Van bướm gang JOEUN tay gạt có dùng cho hơi nóng được không?

Không khuyến nghị. Gioăng EPDM tiêu chuẩn phù hợp với nước và nước nóng. Với đường hơi bão hòa, nên dùng van cầu hoặc van cổng chuyên cho hơi để đảm bảo độ kín và tuổi thọ.

Tay gạt dùng được tới kích thước nào?

Thực tế thi công thường dùng tay gạt tới DN200. Từ DN250 trở lên nên chuyển sang tay quay hộp số vì lực xoay đã khá nặng.

Van chuẩn 10K có lắp được với mặt bích PN16 không?

Không phải lúc nào cũng được. JIS 10K và PN16 trùng nhau ở một số cỡ nhưng lệch đường kính vòng bu lông ở nhiều cỡ khác. Anh/chị gửi kích thước bích hiện có để bên kỹ thuật đối chiếu trước khi chốt đơn.

Van bướm JOEUN bảo hành bao lâu?

Bảo hành chính hãng 12 tháng, có sẵn hàng tại kho TP.HCM.

Bảo hành và hỗ trợ

Bảo hành chính hãng 12 tháng. Tư vấn kỹ thuật, chọn size DN, báo giá cạnh tranh qua hotline 0906.818.600.
