Mô tả sản phẩm

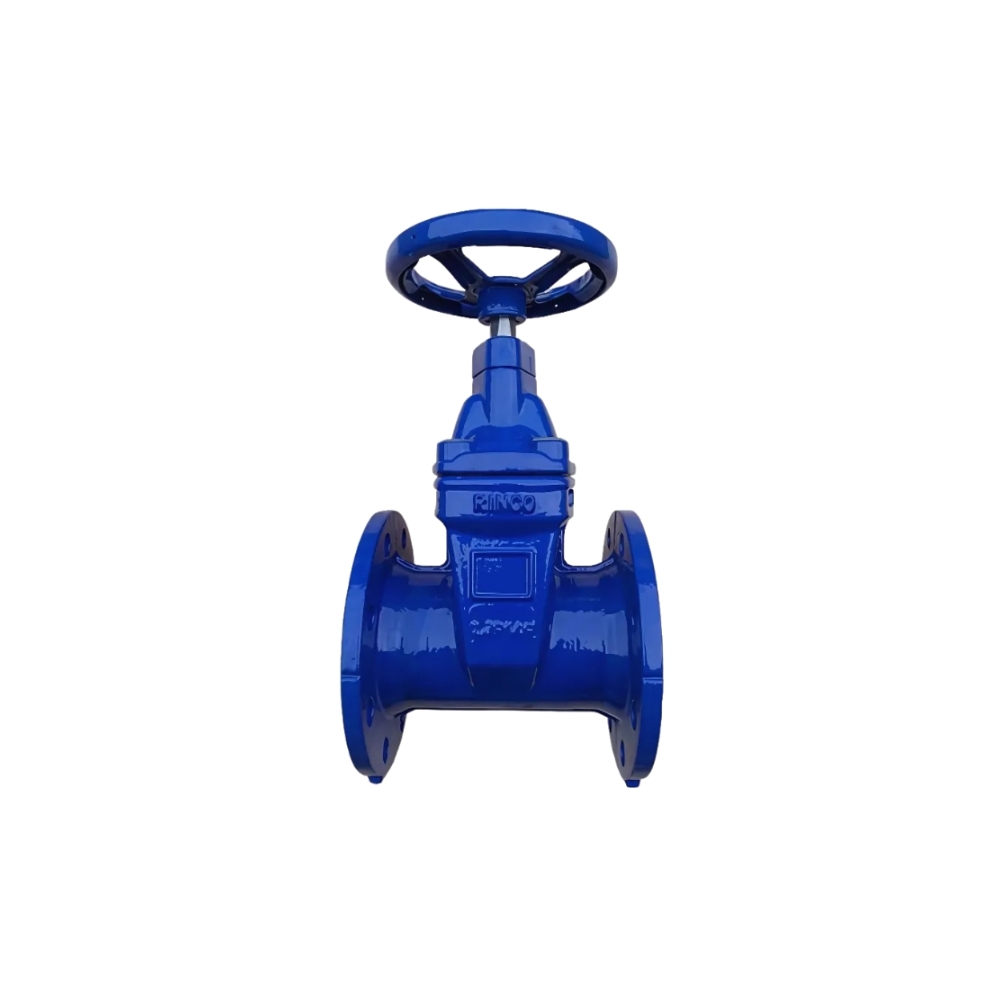

Van cổng gang RINCO FIG 072DIN là dòng van trục chìm, thân gang dẻo, đáp ứng đầy đủ các tiêu chuẩn quốc tế như DIN 3202 F4 / ISO 5752, BS EN 1092, DIN 2532-2533 và BS PN16. Sản phẩm được sơn phủ epoxy toàn bộ, lý tưởng cho các hệ thống cấp nước, xử lý nước thải và PCCC.
Thông tin kỹ thuật cơ bản
| Thông số kỹ thuật Van cổng gang dẻo FIG 072DIN | |
|---|---|
| Model | FIG 072DIN |
| Loại van | Van cổng gang dẻo trục chìm (non-rising stem) |
| Áp suất làm việc | PN16 (16 bar) |
| Áp lực thử thân van | Theo tiêu chuẩn DIN 3230 |
| Chuẩn kết nối mặt bích | DIN 2532-2533 / BS EN 1092 |
| Sơn phủ | Sơn epoxy chống ăn mòn cả bên trong và bên ngoài |
Cấu tạo và vật liệu
| STT | Bộ phận | Vật liệu |
|---|---|---|
| 1 | Thân van | Gang dẻo (Ductile Iron) |
| 2 | Đĩa van | Gang dẻo + NBR/EPDM |
| 3 | Nắp van | Gang dẻo |
| 4 | Trục van | Inox 410 |
| 5-7 | Đai ốc, vòng giữ | Đồng thau (Brass) |
| 8 | Tay quay | Gang dẻo |
| 9-11 | Gioăng làm kín | Cao su NBR / EPDM |
| 12 | Bu lông nắp | Inox |
Kích thước cơ bản (DN50 – DN600)
| DN (mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | … | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L (mm) | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | … | 390 |
| H (mm) | 290 | 295 | 340 | 370 | 445 | 465 | 580 | 665 | 785 | … | 1370 |
| D (mm) | 180 | 180 | 205 | 240 | 280 | 320 | 360 | 450 | 500 | … | 650 |
Ưu điểm nổi bật
- Thiết kế trục chìm (non-rising) tiết kiệm không gian lắp đặt.
- Kết nối mặt bích DIN tiêu chuẩn dễ dàng thay thế, lắp ráp.
- Lõi đĩa van bọc cao su EPDM/NBR giúp làm kín tuyệt đối, chống rò rỉ.
- Sơn epoxy tiêu chuẩn giúp tăng tuổi thọ van, ngăn ngừa oxy hóa.
- Dễ dàng vận hành bằng tay quay, bảo trì đơn giản.
Ứng dụng trong thực tế
- Cấp nước sạch đô thị và công nghiệp.
- Trạm bơm xử lý nước thải.
- Hệ thống phòng cháy chữa cháy (PCCC).
- Nhà máy thực phẩm, đồ uống và hóa chất nhẹ.

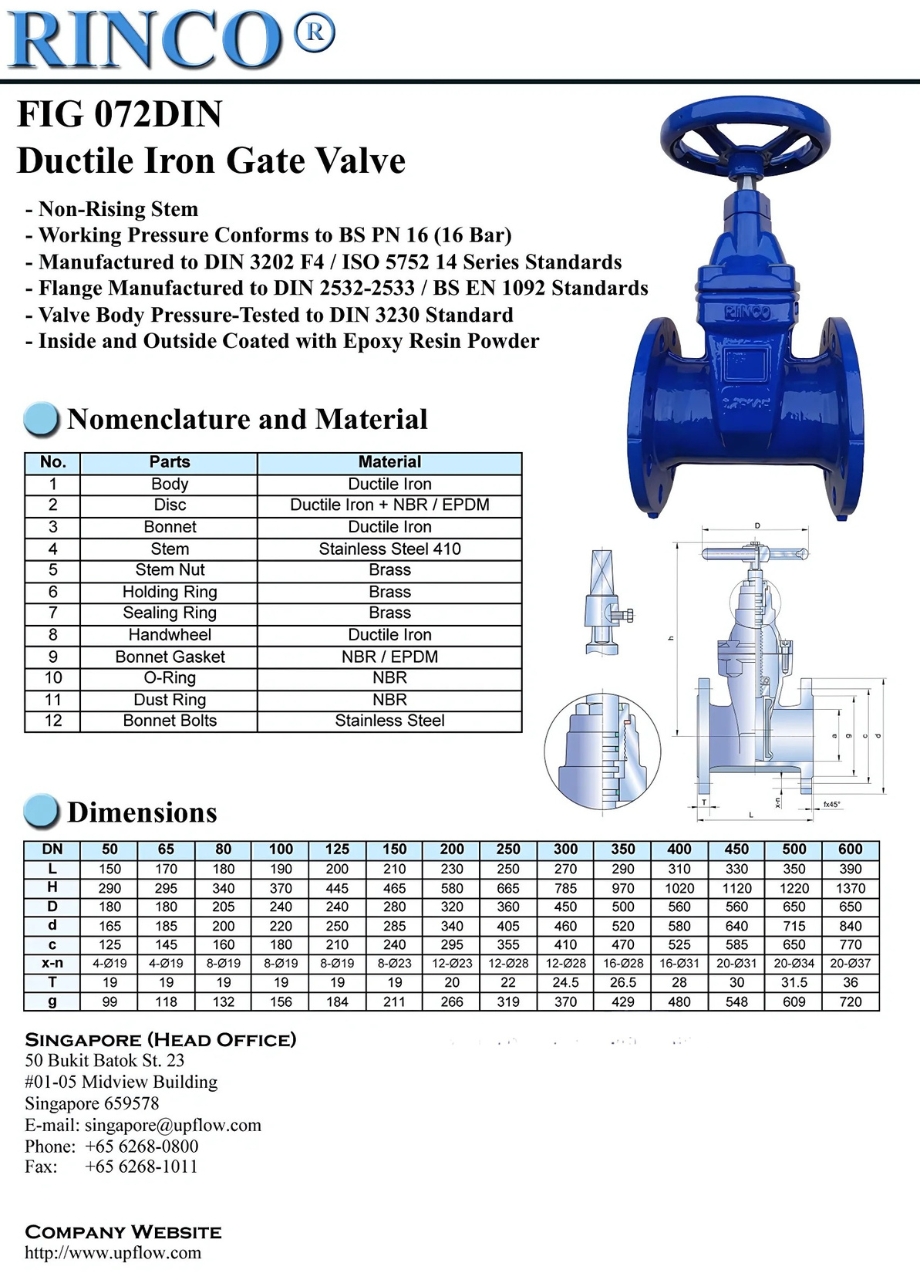

Cataloge sản phẩm Van cổng gang RINCO FIG 072DIN
