Mô tả sản phẩm

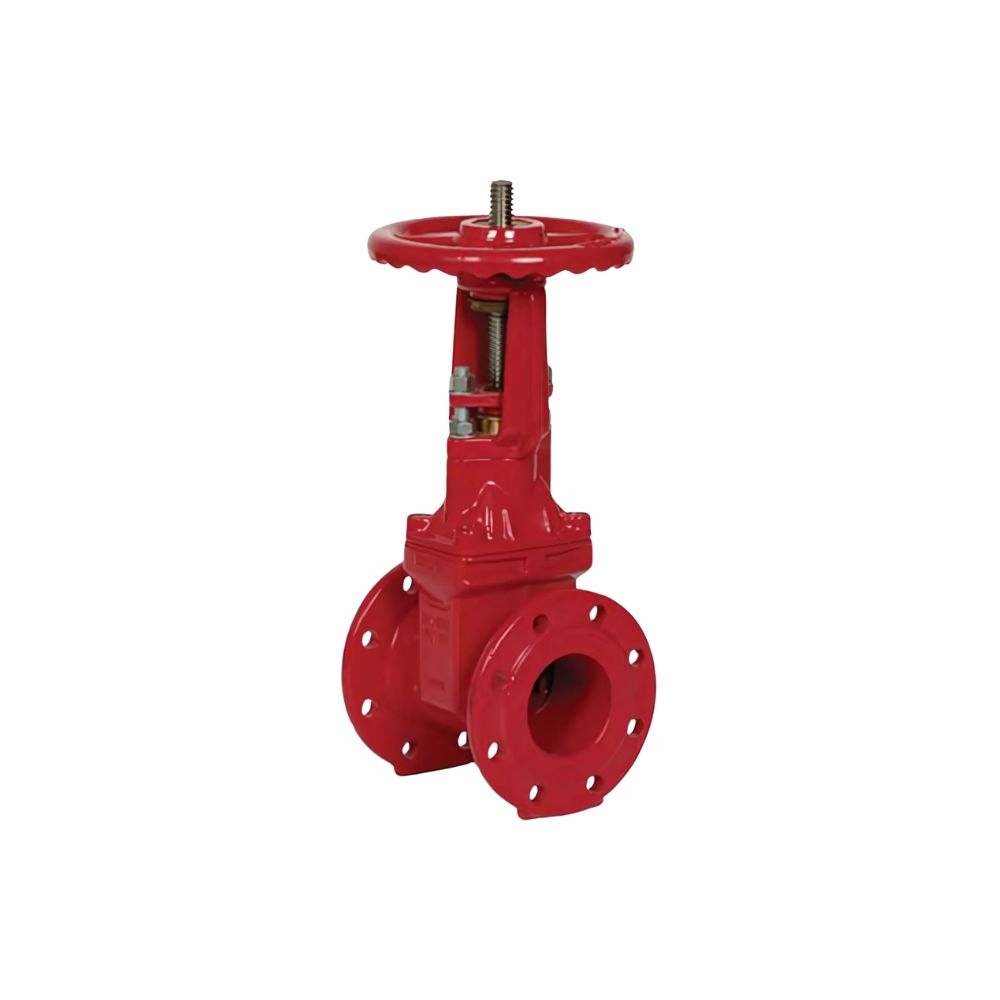

Van cổng ty nổi RINCO FIG 073DIN là loại van cổng trục nổi (OS&Y – Outside Screw & Yoke) được sử dụng phổ biến trong các hệ thống HVAC, cấp thoát nước, và phòng cháy chữa cháy (PCCC). Thiết kế thân gang dẻo phủ sơn epoxy bên trong và bên ngoài giúp chống ăn mòn, tuổi thọ cao.
Thông số kỹ thuật
| Thông số kỹ thuật van cổng | |
|---|---|
| Kiểu trục | OS&Y Rising Stem (trục nổi) |
| Áp suất làm việc | PN16 (16 bar) theo tiêu chuẩn BS |
| Tiêu chuẩn sản xuất | DIN 3202 F4 / ISO 5752 Series 14 |
| Tiêu chuẩn mặt bích | DIN 2532-2533 / BS EN 1092 |
| Tiêu chuẩn thử áp | DIN 3230 |
| Lớp phủ | Sơn epoxy chống ăn mòn, cả bên trong và bên ngoài |
| Ứng dụng | HVAC, cấp thoát nước, PCCC |
Cấu tạo & Vật liệu
| Bộ phận | Vật liệu |
|---|---|
| Thân van | Gang dẻo |
| Trục | Thép không gỉ |
| Gioăng | Cao su (Rubber) |
| Nắp van | Gang dẻo |
| O-Ring | Cao su |
| Khung trục (Yoke) | Gang dẻo |
| Đai ốc chặn | Đồng thau rèn |
| Tay quay | Thép đúc |
Kích thước chi tiết
| DN (mm) | L (mm) | H (mm) | H1 (mm) | D (mm) | K (mm) | N-Φd (mm) |
|---|---|---|---|---|---|---|
| 50 | 150 | 312 | 382 | 165 | 125 | 4-Φ19 |
| 65 | 170 | 338 | 408 | 185 | 145 | 4-Φ19 |
| 80 | 180 | 393 | 480 | 200 | 160 | 8-Φ19 |
| 100 | 190 | 441 | 544 | 220 | 180 | 8-Φ19 |
| 125 | 200 | 559 | 692 | 250 | 210 | 8-Φ19 |
| 150 | 210 | 598 | 759 | 285 | 240 | 8-Φ19 |
| 200 | 230 | 743 | 953 | 340 | 295 | 12-Φ23 |
| 250 | 250 | 880 | 1140 | 405 | 355 | 12-Φ28 |
| 300 | 270 | 1009 | 1319 | 460 | 410 | 12-Φ28 |
Ưu điểm vượt trội
- Thiết kế trục nổi OS&Y dễ dàng nhận biết trạng thái đóng/mở.
- Chống ăn mòn tuyệt đối với lớp sơn epoxy cao cấp.
- Kết nối mặt bích tiêu chuẩn quốc tế DIN/BS dễ dàng lắp đặt.
- Áp suất làm việc cao (PN16) phù hợp cho hệ thống nước và PCCC.
- Tuổi thọ lâu dài, bảo trì dễ dàng.

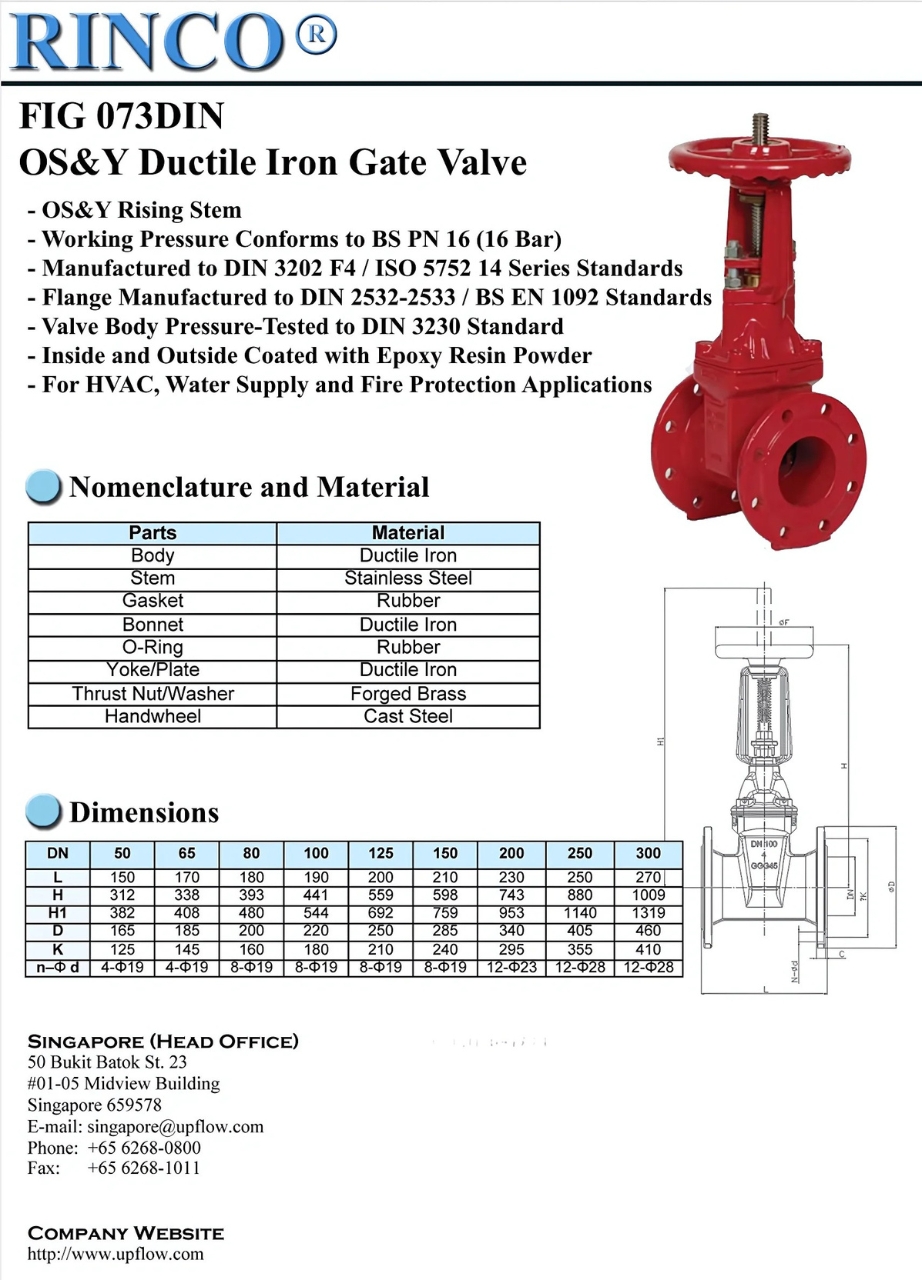

Cataloge sản phẩm Van cổng ty nổi RINCO FIG 073DIN
Liên hệ ngay để được tư vấn và báo giá van cổng ty nổi RINCO FIG 073DIN
Bạn đang tìm kiếm van cổng ty nổi chất lượng cao cho hệ thống cấp thoát nước hoặc đường ống công nghiệp? Van cổng ty nổi RINCO FIG 073DIN là lựa chọn lý tưởng với thiết kế chắc chắn, vận hành ổn định và độ bền vượt trội. Sản phẩm phù hợp với tiêu chuẩn DIN và được nhiều kỹ sư tin dùng trong các công trình lớn nhỏ.
Cao Phong là đơn vị phân phối uy tín các dòng van công nghiệp chính hãng. Chúng tôi cam kết cung cấp Van cổng RINCO FIG 073DIN với đầy đủ chứng từ xuất xứ, giá cả cạnh tranh và chính sách bảo hành rõ ràng. Đội ngũ kỹ thuật nhiều kinh nghiệm luôn sẵn sàng hỗ trợ bạn lựa chọn sản phẩm phù hợp nhất với hệ thống.
