Van Bướm Điều Khiển Điện Shinyi DN50

Van Bướm Điều Khiển Điện Shinyi DN50 là gì?

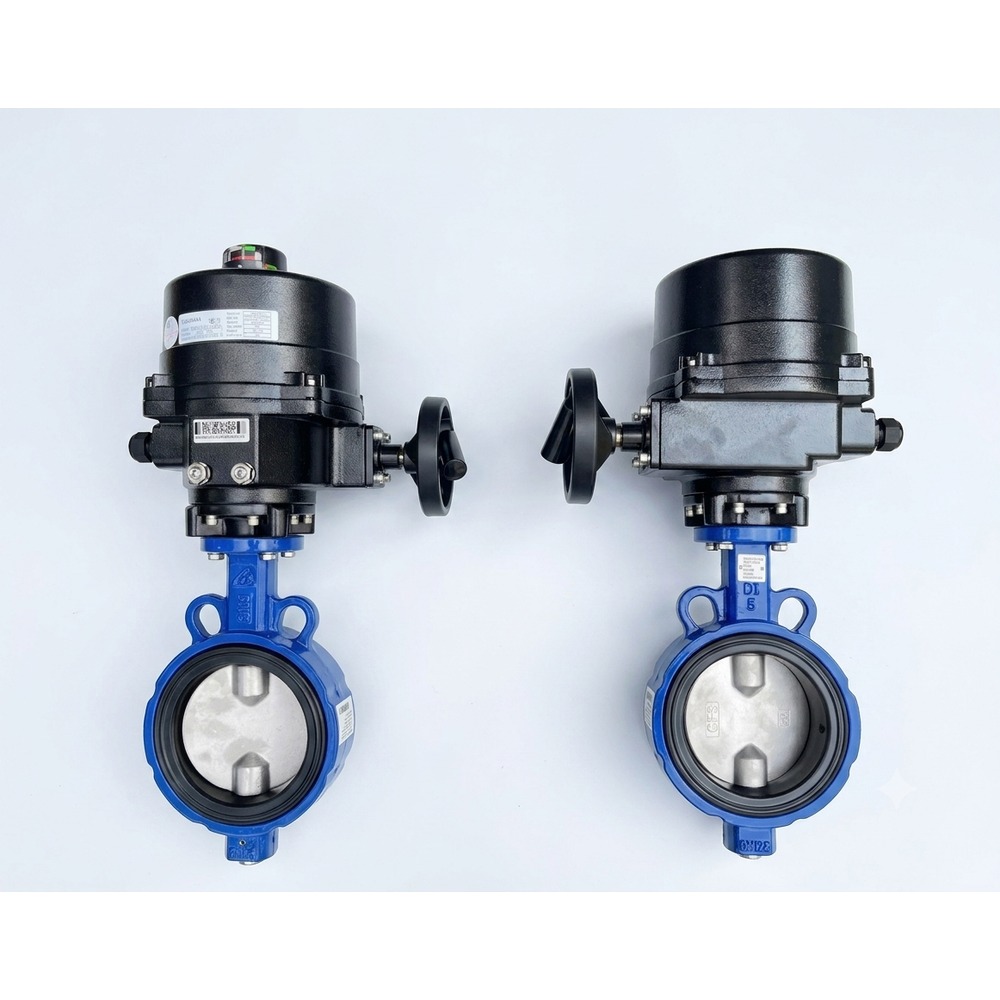

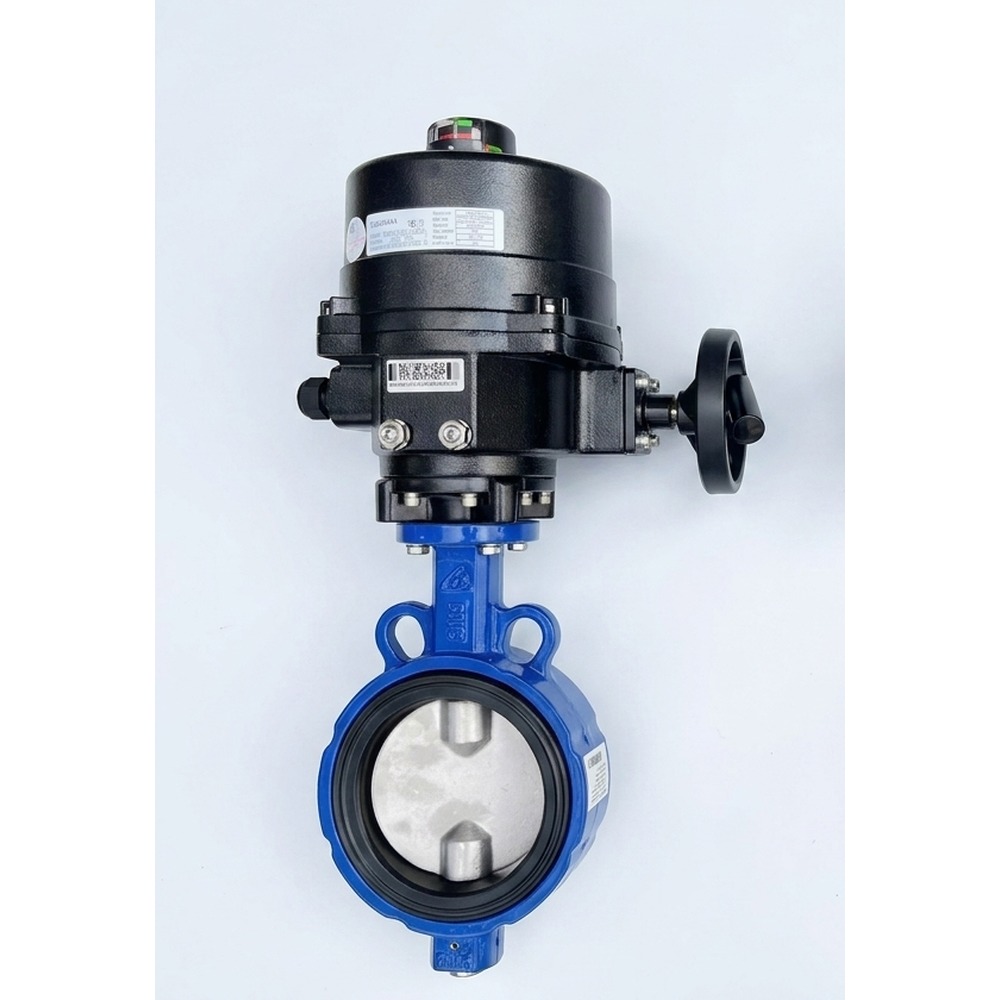

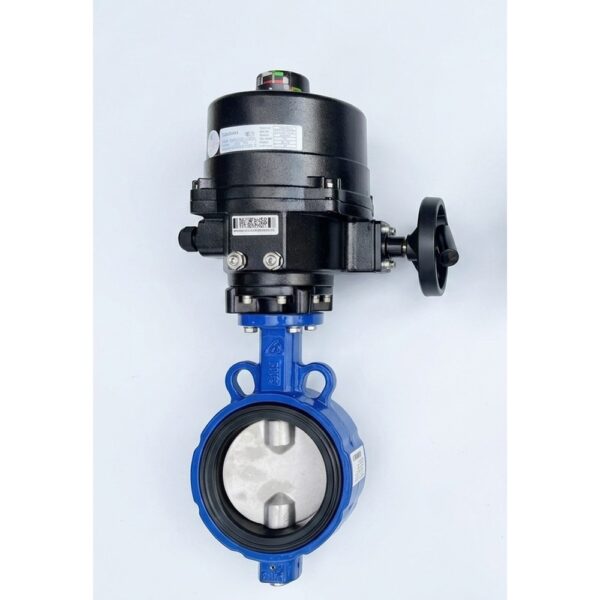

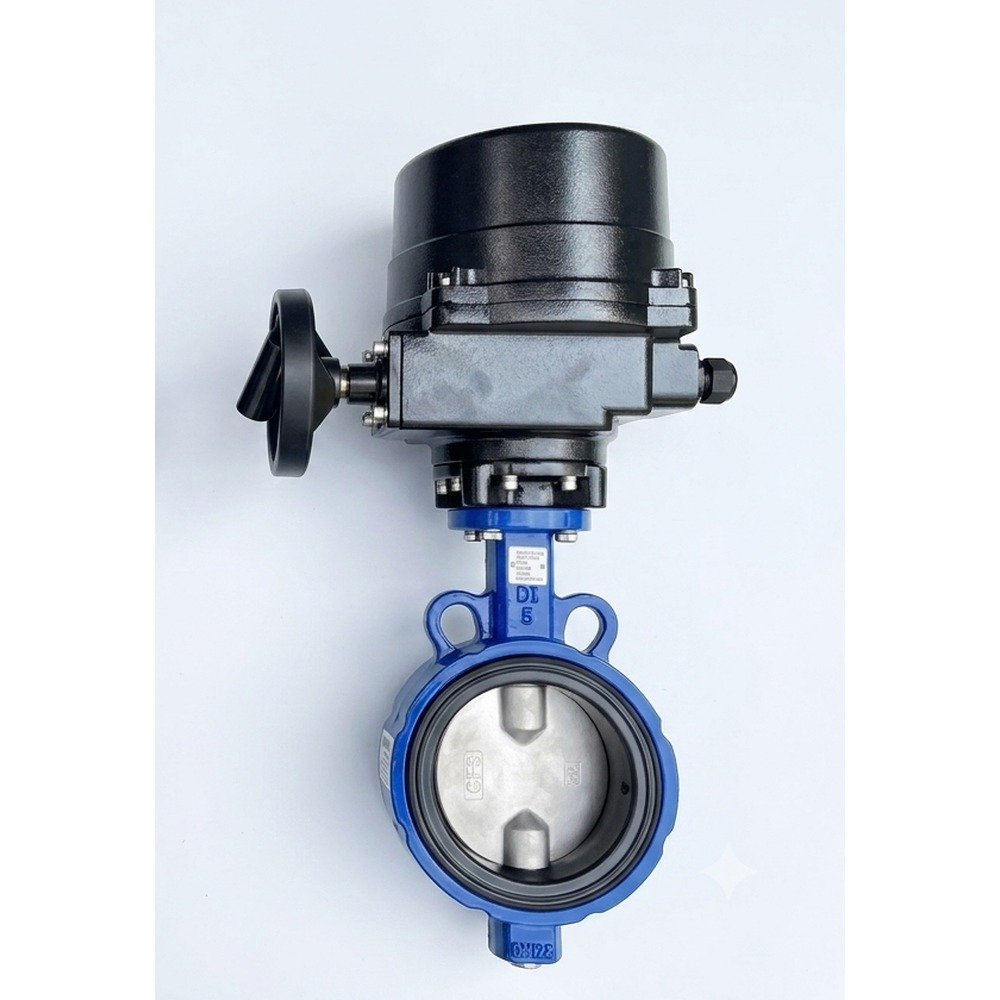

Van bướm điều khiển điện Shinyi DN50 là dòng van bướm wafer thân gang phủ epoxy xanh dương, tích hợp bộ actuator điện (motor điện) để đóng/mở đĩa van tự động thay cho tay quay. Van có vô lăng manual override ở đỉnh motor, cho phép vận hành bằng tay khi mất điện hoặc bảo trì. Đây là giải pháp tiêu chuẩn cho các hệ thống đường ống công nghiệp cần đóng/mở tự động, tích hợp PLC/SCADA hoặc điều khiển từ tủ điện.

Đặc điểm Van Bướm Điều Khiển Điện Shinyi DN50

• Kích thước: DN50 (2 inch)
• Kiểu kết nối: Wafer — kẹp giữa 2 mặt bích, dùng bulong xuyên qua
• Thân van: Gang cầu / gang xám phủ epoxy xanh dương chống ăn mòn
• Đĩa van: Inox 304 (hoặc 316/gang phủ tùy version)
• Trục van: Inox 410/416
• Gioăng làm kín: EPDM (mặc định), có thể chọn NBR/Viton theo môi chất
• Bộ điều khiển điện: Motor 220V AC (option 24V DC / 380V AC)
• Vô lăng manual override: tích hợp sẵn, xoay tay để đóng/mở khi mất điện
• Indicator vị trí: chỉ báo Open/Close trên đỉnh motor, quan sát trực quan
• Áp lực làm việc: PN10 / PN16
• Nhiệt độ: -10°C ~ 120°C (theo gioăng EPDM)
• Cấp bảo vệ: IP67
• Xuất xứ: Shinyi — Đài Loan
• Bảo hành: 12 tháng

Ứng dụng của Van Bướm Điều Khiển Điện Shinyi DN50

Van bướm điện Shinyi DN50 được sử dụng rộng rãi trong các hệ thống công nghiệp cần đóng/mở đường ống tự động ở kích thước 2 inch:

• Hệ thống cấp nước & xử lý nước: nhà máy nước, trạm bơm, hệ thống lọc nước RO/UF
• Hệ thống HVAC / Chiller: điều khiển đường ống nước lạnh, nước nóng cho tòa nhà, trung tâm thương mại
• Hệ thống PCCC tự động: đóng mở đường ống chữa cháy theo tín hiệu tủ điều khiển
• Đường ống công nghiệp sản xuất: nhà máy hóa chất nhẹ, thực phẩm, dệt nhuộm — cần cách ly line tự động
• Kết nối với PLC / SCADA / tủ điều khiển trung tâm để tự động hóa dây chuyền

Ưu điểm van bướm điện so với van tay quay

So với van bướm tay gạt/tay quay cùng size DN50, phiên bản điện Shinyi có các ưu điểm vượt trội:

• Tự động hoàn toàn: không cần công nhân đóng/mở thủ công, tiết kiệm nhân sự
• Tích hợp PLC/SCADA: nhận tín hiệu điện từ tủ điều khiển, đóng mở theo kịch bản vận hành
• Manual override an toàn: khi mất điện, dùng vô lăng xoay tay để đóng/mở van — không bị kẹt cứng như một số dòng chỉ có motor
• Indicator trực quan: quan sát vị trí van từ xa, giảm rủi ro thao tác nhầm
• Phản hồi tín hiệu: có thể lắp limit switch để phản hồi trạng thái Open/Close về tủ điều khiển

Hướng dẫn lắp đặt & đấu nối điện

1. Xác định hướng dòng chảy: van bướm wafer có thể lắp 2 chiều, nhưng cần kiểm tra mũi tên chỉ chiều trên thân (nếu có)
2. Vệ sinh mặt bích: đảm bảo 2 mặt bích DN50 sạch, phẳng, đồng tâm
3. Kẹp van giữa 2 mặt bích: căn tâm van, siết đều 4-8 bulong theo hình chéo (không siết lệch để tránh cong đĩa)
4. Đấu nguồn 220V AC: nối dây L (nóng) – N (nguội) – E (mass) vào terminal của bộ điều khiển
5. Đấu tín hiệu điều khiển: nối tín hiệu Open/Close từ tủ điều khiển (PLC hoặc công tắc) vào chân input tương ứng
6. Test manual trước khi cấp nguồn: dùng vô lăng override xoay tay 90° để kiểm tra van đóng/mở trơn tru
7. Cấp nguồn và test tự động: bật nguồn, gửi tín hiệu điều khiển, quan sát indicator vị trí

Câu hỏi thường gặp về Van Bướm Điện Shinyi DN50

1. Shinyi là thương hiệu từ đâu?
Shinyi là thương hiệu van công nghiệp Đài Loan, chuyên van bướm & bộ điều khiển điện, được sử dụng phổ biến trong ngành xử lý nước và HVAC tại Việt Nam.

2. Điện áp motor là bao nhiêu?
Mặc định 220V AC. Có thể đặt option 24V DC hoặc 380V AC theo yêu cầu.

3. Van có phù hợp cho nước sạch/nước uống không?
Gioăng EPDM đạt tiêu chuẩn an toàn cho nước sạch. Nếu cần chứng chỉ nước uống (WRAS/NSF), vui lòng yêu cầu version chuyên dụng.

4. Bảo hành bao lâu?
12 tháng đối với motor và thân van, tính từ ngày xuất hàng.

5. Có xuất hóa đơn VAT không?
Có. Cao Phong xuất hóa đơn VAT đầy đủ cho tất cả đơn hàng.
