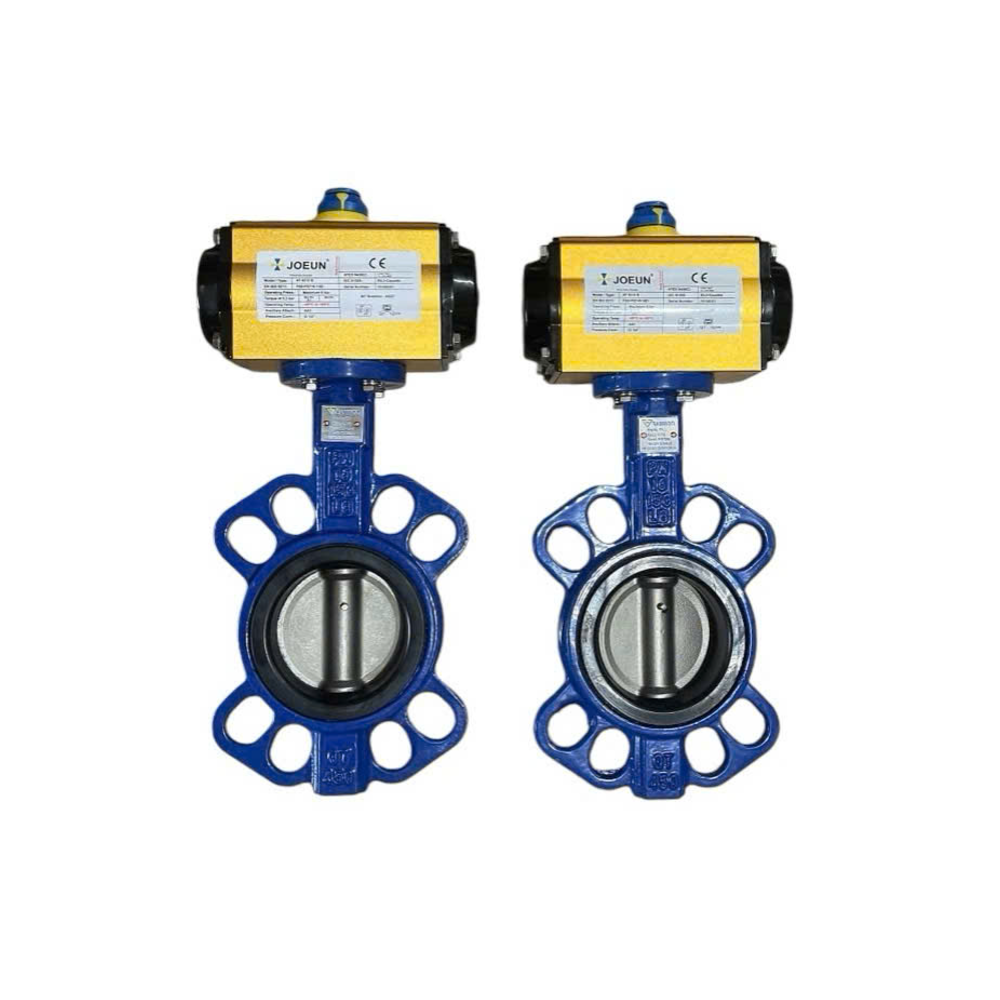

Van Bướm Gang Khí Nén JOEUN AT100DB

Van bướm gang khí nén JOEUN AT100DB là gì?

Van bướm gang khí nén JOEUN AT100DB là van cánh bướm thân gang lắp bộ truyền động khí nén dòng AT cỡ 100, đóng mở tự động theo khí điều khiển. Đây là cấu hình phổ thông cho tuyến ống nước cần cách ly tự động mà không phải thao tác tay.

Ký hiệu AT100 nghĩa là gì?

AT là ký hiệu dòng bộ truyền động khí nén kiểu piston – thanh răng, con số phía sau chỉ cỡ thân: cỡ càng lớn thì mô men xoắn sinh ra càng cao, tương ứng với van đường kính lớn hơn.

Việc chọn cỡ truyền động phụ thuộc mô men yêu cầu của van ở áp suất làm việc thực tế, không quy đổi cứng theo đường kính ống. Anh/chị gửi thông số vận hành để kỹ thuật kiểm tra bộ truyền động có đủ mô men trước khi chốt đơn.

Tác động kép và tác động đơn khác nhau ra sao?

Thông số kỹ thuật

• Thương hiệu: JOEUN – Hàn Quốc
• Vật liệu thân: gang; cánh van inox hoặc gang tùy cấu hình
• Bộ truyền động: khí nén dòng AT cỡ 100
• Nguồn khí điều khiển: khí nén sạch, khô, thông thường 4–7 bar
• Kiểu nối: kẹp giữa mặt bích, JIS 10K / PN16
• Xuất xứ: Hàn Quốc (nhập khẩu chính hãng)

Ứng dụng

Cách ly tuyến tự động trong nhà máy, hệ thống cấp nước, làm mát, xử lý nước, dây chuyền cần đóng mở từ xa theo lệnh tủ điều khiển.

Lưu ý khi lắp đặt

• Bắt buộc lọc tách nước trên đường khí điều khiển; hơi ẩm là nguyên nhân hỏng truyền động phổ biến nhất.
• Xác nhận tác động kép hay tác động đơn theo yêu cầu an toàn của hệ thống.
• Chừa không gian phía trên van cho truyền động và ống khí.
• Kiểm tra chuẩn bích trước khi đặt: JIS 10K và PN16 không lắp lẫn trực tiếp ở nhiều cỡ.

Câu hỏi thường gặp

AT100 lắp được cho van cỡ nào?

Phụ thuộc mô men yêu cầu của van ở áp suất làm việc thực tế, không quy đổi cứng theo đường kính. Cần kỹ thuật đối chiếu trước khi đặt.

Mất khí nén thì van đứng hay đóng?

Bản tác động kép giữ nguyên vị trí; bản tác động đơn có lò xo tự về vị trí an toàn đặt trước.

Có điều tiết được lưu lượng không?

Bản khí nén thông thường chỉ đóng hoặc mở. Muốn điều tiết theo % phải dùng bản tuyến tính 4-20mA có bộ định vị.

Bảo hành và hỗ trợ

Bảo hành chính hãng 12 tháng. Tư vấn kỹ thuật, chọn size DN, báo giá cạnh tranh qua hotline 0906.818.600.
